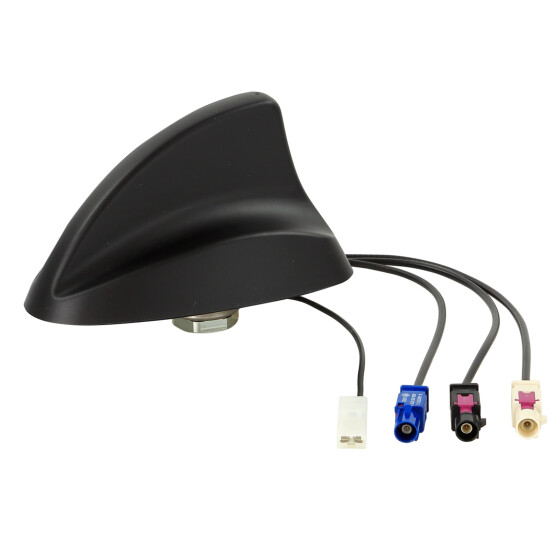

Dachantenne AM/FM DAB/DAB+ GNSS(GPS/GLONASS/Galileo/Navstar)
Calearo
Bauart: Shark II
Empfangsarten:
Montage:
- Einbauort: Dach hinten
- Bohrung rund: 19 mm
- Bohrung quadrat: 15 mm x 15 mm
- Anzugsmoment: 6,5 nm +/- 20%
Maße:
- Antennenfuß: L = 117 mm / B = 76 mm / H = 62 mm
Anschluss:
- AM/FM: Fakra B(m) weiß RG174 / L=250 mm
- DAB/DAB+: Fakra A(m) schwarz RG174 / L=250 mm
- GNSS: Fakra C(m) blau RG174 / L=250 mm
- Speisespannung extern: Flachstecker 6,3 mm
Frequenzbereich:
- AM: 150 kHz - 1710 kHz
- FM: 87,5 MHz - 108 MHz
- DAB/DAB+: 174 MHz - 240 MHz
- GNSS: 1559 MHz - 1065 MHz
Zugewinn:
- DAB/DAB+: 2dBi
- GNSS: 28dBi
Spannungsversorgung:
- AM/FM: 12V extern / 12V Phantomspeisung
- DAB: 12V extern / 12V Phantomspeisung
- GNNS: 3V - 5V Phantomspeisung
Stromaufnahme:
- AM/FM: 80 mA max
- DAB/DAB+: 33 mA max
- GNSS: 31 mA max
Impedanz:
- AM/FM: 50 Ohm
- DAB/DAB+: 50 Ohm
- GNSS: 50 Ohm
Stehwellenverhältnis:
- DAB/DAB+: <3:1
- GNSS: 1,7:1
Rauschzahl:
- FM: 3,5 db
- DAB/DAB+: 2 db
- GNSS: 1,4 db
Polarisation:
- FM: Linear-Vertikal
- DAB/DAB+: Linear-Vertikal
- GNSS: rechtshändig zirkular RHCP
Optional:
- Antennenkabelkit:
- Antennenkabel Kit Fakra(f) > DIN(m)/SMB(F)/SMA(m)/Fakra(f): 009-15-7677810-1
AM/FM:
- Antennenkabel Verlängerung Fakra B(f) > DIN(m) 500cm: 009-15-7581185
- Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 009-15-7581195
- Antennenadapter Fakra(m) > DIN(m) passiv: 009-1524-01
- Antennenadapter Fakra(m) > ISO(m) passiv: 009-1524-02
- Antennenadapter Fakra(m) > DIN(m) 12V Phantom: 009-1524-03
- Antennenadapter Fakra(m) > ISO(m) 12V Phantom: 009-1524-04
- DAB/DAB+:
- Antennenkabel Verlängerung Fakra A/C/Z (f)> SMB(f) 500cm: 009-15-7581012
- Antennenadapter SMB(m) > SMA(m): 009-1502-29
- GNSS:
- Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 009-15-7581195
- Antennenadapter SMB(m) > HSR-F GT16(f) GPS Pioneer 12cm: 009-15-7181113
- Antennenadapter SMB(m) > GT5(f) Alpine/Kenwood GPS 12cm: 009-15-7581077
