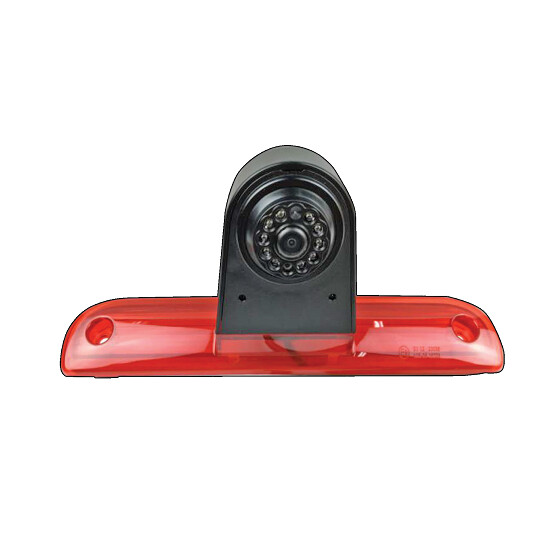

Rückfahrkamera Citroen / Fiat / Opel / Peugeot
Citroen
Citroen Jumper (250) 10/2006 - 05/2014
Citroen Jumper (250) 05/2014 - 2023
Citroen Relay (250) 10/2006 - 05/2014
Citroen Relay (250) 05/2014 - 2023
Fiat
Fiat Ducato (ZAF250) 06/2006 - 05/2014
Fiat Ducato (ZAF250) 05/2014 - 03/2021
Fiat Ducato (ZAF250) 11/2021 - 2023
Opel
Opel Movano Cargo C (Y) 10/2021 - 2023
Peugeot
Peugeot Boxer (Y) 02/2007 - 05/2014
Peugeot Boxer (Y) 05/2014 - 2023
Zum Austausch der OEM 3. Bremsleuchtenstreuscheibe bei Fahrzeugen mit Innenausbau
Mit Orientierungslinien / Nachtsichtfunktion / Blickwinkel verstellbar 20°
Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V
Fahrzeuge mit Innenausbau > Wohnmobile/Werkstattwagen:
Montage durch Austausch der OEM Streuschreibe des Bremslichts
Installation ohne Verschraubung durch den Laderaum/Innenraum
Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Kabelschleife:
grün: trennen/verbinden Orientierungslinien aktivieren/deaktivieren
Produktmerkmale Kamera:
- Aufbau: Kunststoff
- Farbe: schwarz / rot
- Extras: Orientierungslinien über Kabelschleife / Nachtsichtfunktion / Blickwinkel verstellbar 20°
- Sensor Typ: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 976 x 572
- Linse: 1,9mm / F 2.0
- Min.Lux: 0 bei aktiver Nachtsichtfunktion
- Auflösung: 600 TV lines
- Linsenwinkel: diagonal 160°
- Blickwinkel: horizontal 115° vertikal 75° +5°
- Staub und Wassergeschützt: IP68
- Anschluss: 4 Pin Systemstecker(m)
- Bertiebsspannung: +12V Gleichspannung
- Versorgungsspannung: +12V Gleichspannung
- Stromaufnahme: 150mA bei eingeschalteter Nachtsichtfunktion
- Betriebstemperaturbereich: -30°C - 75°C
- Aufbewahrungstemperatur: -40°C - 80°C
- Abmessungen: OEM Bremsleuchte
Anschlusskabel an der Kamera 50cm +/-:
4 Pin Systemstecker(m)
1 Kabelschleife
Anschlussadapter 20cm +/-:
4 Pin Systemstecker(f) > 4 Pin acv-Systemstecker(m) Ø5,2mm
Verlängerung 15m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video
Installationszubehör:
Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 009-40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 009-771000-6100
Optionales Zubehör:
Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 009-771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 009-771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 009-771000-6315
