Bei der Verwendung dieses Lenkradinterfaces ist ein entsprechendes Autoradio-Lead notwendig!

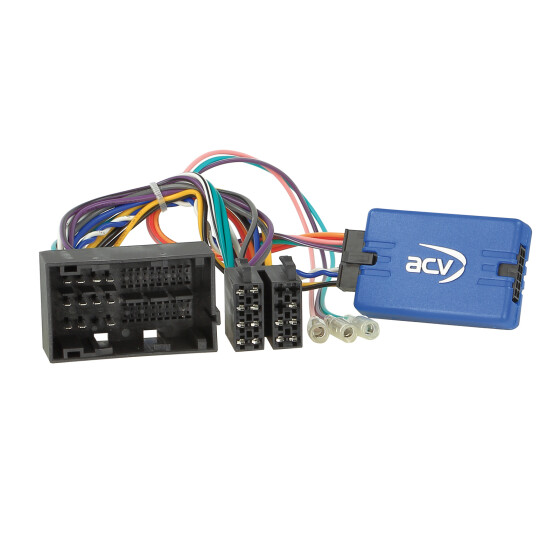

Lenkradfernbedienungsadapter Citroen / Peugeot
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
CAN Bus
Anschluss: 52 Pin Fiat Stecker
Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Gerät
Fahrzeuge mit Daiichi OEM Gerät*
Fahrzeuge mit Fehleranzeige Tageskilometerzähler nach Installation > Dipschalterstellung unter der Platine:
Dipschalterstellung spannungsfrei anpassen
Dipschalter 1 on / Dipschalter 2 off / Dipschalter 3 on oder off
Dipschalter 1 off / Dipschalter 2 on / Dipschalter 3 on oder off
Dipschalter 1 on > 250VP1 OEM HU
Dipschalter 2 on > 250VP2 OEM HU
Dipschalter 3 on > Blue&Me OEM Funktion
Dipschalter 4 on > Pioneer
Dipschalter 1 off / Dipschalter 2 off / Dipschalter 3 on > Daiichi OEM Gerät
Nach Umstellung > CAN Bus-Ruhe herstellen
Fahrzeuge mit anhaltener Fehleranzeige und anderem Softwarepaket nicht kompatibel
Bordcomputer Fahrzeugeinstellungen nicht unterstützt**
Fernlichtassistent nicht unterstützt
Fahrassistenssysteme nicht unterstützt
Datum/Uhrzeiteinstellung nicht unterstützt**
Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker:
rot: Pin 31 Video+
weiß: Pin 32 Video -
schwarz: Pin 33 Schirmung
Für folgende Fahrzeuge geeignet:
Citroen
Citroen Jumper (250) 05/2014 - 2023
Citroen Relay (250) 05/2014 - 2023
Peugeot
Peugeot Boxer (Y) 05/2014 - 2023
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Gesamtausgänge: 100 mA max.
Strombedarf größer 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
*Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren
*Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > an den Support wenden
**Bordkomputer Fahrzeugeinstellungen Infodapter:
Infodapter Citroen/Fiat/Opel/Peugeot 52Pin Fiat VP1/VP2 > Artikel: 43uft01
Anschlusskabel für folgende Radiohersteller:
LFB Kabel 42s/acv > Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
LFB Kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 Kabel: 42ctchinahulead
LFB Kabel 42s/acv > Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv > JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv > Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv > Multilead diverse Geräte: 42ctmultilead
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead3
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead5
LFB Kabel 42s/acv > Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 42ctpioneerlead
LFB Kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke lose: 42ctpioneerlead2
LFB Kabel 42s/acv > Geräte mit LFB-Anlernfunktion: 42ctsmartlead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 42ctsonylead
LFB Kabel 42s/acv > XZent/Zenec 1 Kabel: 42ctzeneclead
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
