Bei der Verwendung dieses Lenkradinterfaces ist ein entsprechendes Autoradio-Lead notwendig!

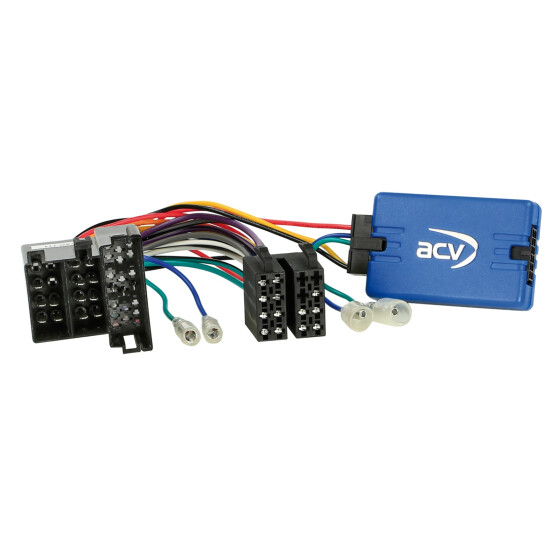

Lenkradfernbedienungsadapter Citroen / Fiat / Opel / Peugeot
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
analog
Anschluss: ISO / Mini ISO
Fahrzeuge mit Radiovorbereitung
Fahrzeuge mit +12V Zündungsstrom und analoger LFB im Mini-ISO Stecker Pin 10/11/12 SWC1/GND/SWC2
Fahrzeuge ohne OEM Gerät
Bei vertauschten LFB-Funktionen Kabel grün/blau im Steckkontakt tauschen
Fahrzeuge mit Daiichi OEM Gerät direkt verkabelt mit farbigen Kabeln:
analoge Signale vor Installation mit OEM Gerät prüfen > Artikelbild 2
Pin 3: Masse GND Handbremssignal
Pin 4: Geschwindigkeitssignal
Pin 5: +12V Beleuchtung Klemme 58
Pin 8: SWC GND > Anschluss Masse GND Klemme 31
Pin 9: Key 1 > Anschluss blau
Pin 10: Key 2 > Anschluss grün
Pin 19: +12V Rückfahrsignal
Pin 28: Masse GND Mutesignal
Pin 42: +12V Zündung Klemme 15
Bei vertauschten LFB-Funktionen Kabel grün/blau im Steckkontakt tauschen
Adaptierung T-Kabelsatz Citroen/Dodge/Fiat/Jeep/Opel/Peugeot 52Pin > Artikel: 57-1095
Bei Tageskilometerblinken zusätzlich:
LFB Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi 52Pin > Artikel: 42sfa019
Dipschalterstellung mit Blue&Me > 1>OFF/2>OFF/3>ON//4>ON/OFF
Für folgende Fahrzeuge geeignet:
Citroen
Citroen Jumper (250) 05/2014 - 10/2022
Citroen Jumper (250) 10/2022 - 2024
Citroen e-Jumper (259 10/2021 - 2024
Citroen Relay (250) 2006- 2024
Fiat
Fiat Ducato (ZAF 250) 05/2014 -11/2021
Opel
Opel Movano Cargo C (Y) 10/2021 - 01/2024
Opel Movano Cargo C (Y) 01/2024 - 2024
Opel Movano Electrik Cargo C (Y) 10/2021 - 01/2024
Opel Movano Electrik Cargo C (Y) 01/2024 - 2024
Peugeot
Peugeot Boxer (Y) 09/2014 - 12/2019
Peugeot Boxer (Y) 08/2018 - 2024
Peugeot e-Boxer (Y) 10/2021 - 2024
Folgende Signale werden zur Verfügung gestellt:
Lenkradfernbedienung
Anschlusskabel für folgende Radiohersteller:
LFB Kabel 42s/acv > Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
LFB Kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 Kabel: 42ctchinahulead
LFB Kabel 42s/acv > Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv > JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv > Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv > Multilead diverse Geräte: 42ctmultilead
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead3
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead5
LFB Kabel 42s/acv > Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 42ctpioneerlead
LFB Kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke lose: 42ctpioneerlead2
LFB Kabel 42s/acv > Geräte mit LFB-Anlernfunktion: 42ctsmartlead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 42ctsonylead
LFB Kabel 42s/acv > XZent/Zenec 1 Kabel: 42ctzeneclead
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
