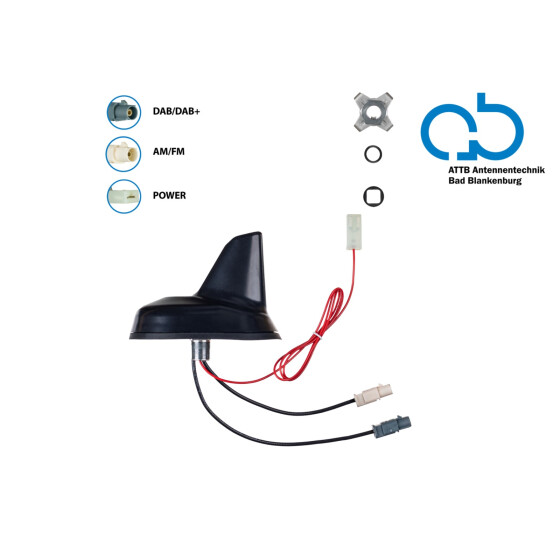

Dachantenne AM/FM DAB+ Shark 12V extern/phantom

Artikelnummer: 009-153-3775-01
GTIN: 4262460075226
Kategorie: FM/ AM- Antennen
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH

179,00 €

inkl. 19% USt. ,

Beschreibung
Benachrichtigen, wenn verfügbar

Dachantenne AM/FM DAB+

ATTB "Made in Germany" 3775.01

Bauart: Shark

Antennentechnik Bad Blankenburg steht mit eigener Forschung, Entwicklung und Produktion seit 1919 für funkbasierte Vernetzungslösungen mit höchster Qualität und Zuverlässigkeit "Made in Germany".

Zuverlässig und leistungsstarke Antennen mit optimaler Signalqualität sind unverzichtbar für die Kommunikation, das Infotainment, die Navigation und die Vernetzung und Steuerung von Maschinen unter Nutzung von Kommunikationsstandards wie 5G, LTE, UMTS, GSM, WLAN, BT, GPS, DAB+ und TETRA.

Das ATTB-Angebot umfasst neben Standardlösungen auch maßgeschneiderte Spezialentwicklungen und Anwendungen unter anderem auch für die Automobilbranche.

Die enge Zusammenarbeit in Forschung und Entwicklung mit führenden Organisationen und Forschungseinrichtungen brachte als Ergebnis bis jetzt über 40 Patente und zahlreiche Innovationen hervor.

Der gesamte Produktionsprozess des breiten Portfolio an Fahrzeugantennen und Antennenzubehörs für viele gängigen Fahrzeuge ist ist nach Standards der Automobilindustrie zertifiziert und von der Produktentstehung über die laufenden Fertigung bis zur Endkontrolle wird fortlaufend die Qualität der Antennen mit eigenen Messstation geprüft.

Hinweis:

Bei Empfangsproblemen:

Antennenkabel und Antennendapter auf Durchgang prüfen

Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Zur Empfangsoptimierung von Antennenanlagen ist auf eine optimale Masseverbindung des Antennenfußes oder des Massebandes zu achten:

Vorhandenen Lack an den Kontaktstellen mit Werkstattmitteln entfernen, mit geeigneter Kontaktpaste gegen Korrosion schützen, das Antennenstabgewinde und das Antennenfußgewinde zur Kontaktoptimierung ebenfalls behandeln.

Für folgende Anwendungen:

Dachantenne für den Rundfunkempfang

Produktmerkmale:
Aktive Shark Antenne: extern / Phantomspeisung
Kabeltyp: RG 174
Dienste: AM/FM / DAB+
Konnektoren: Fakra G(m) / Fakra B(m)

Anschluss:
AM/FM: Fakra B(m) weiß RG174 / L=145 mm
DAB/DAB+: Fakra G(m) grau RG174/ L=180 mm
Speisespannung extern: Flachstecker 6,3 mm

Frequenzbereich:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz
DAB+ BIII: 174 MHz - 240 MHz

Verstärkung (dB):
AM: 6dB
FM: 20 dB
DAB+ BIII: 20 dB

Spannungsversorgung:
AM/FM:: +12V extern / Phantomspeisung
DAB+ BIII: +12V extern / Phantomspeisung

Stromaufnahme:
AM/FM: 25 mA max.
DAB+ BIII: 5 mA max.

Impedanz:
AM/FM: 50 Ohm
DAB+ BIII: 50 Ohm

Stehwellenverhältnis:
AM: <2,5:1
FM: <2,5:1
DAB+ BIII: <2,0:1

Optional:
Antennenkabel Kit:
Antennenkabel Kit Fakra(f) > DIN(m)/SMB(F)/SMA(m) FM/DAB+ > Artikel: 009-15-7677815-1
Antennenkabel Kit Fakra(f)>DIN(m)/SMB(F)/SMA(m) FM/DAB+ > Artikel: 009-15-7677955-1

AM/FM:
Antennenkabel Verlängerung Fakra B(f)>DIN(m) 500cm: 009-15-7581185
Antennenkabel Verlängerung Fakra(f)>Fakra(f) 500cm ROKA > Artikel: 009-1526-500-1
Antennenadapter Fakra(m)>DIN(m) 12V Phantom LEONI > Artikel: 009-1524-03-1

DAB+:
Antennenkabel Verlängerung Fakra(f)>SMB(f) 500cm LEONI > Artikel: 009-1522-500-1
Antennenadapter SMB(m)>SMA(m) > Artikel: 009-1502-29
