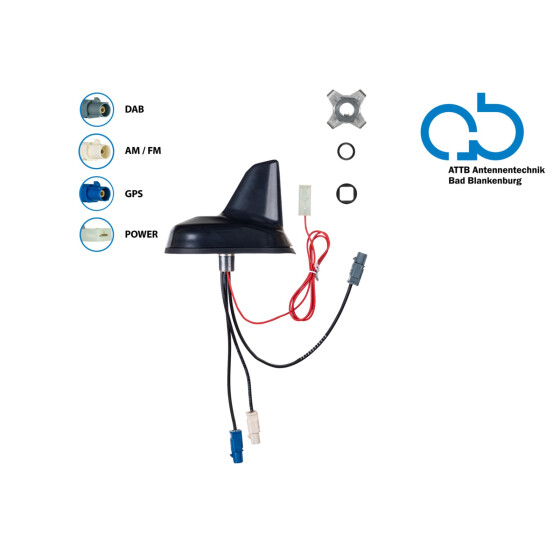

Dachantenne AM/FM DAB+ GPS Shark 12V extern/phantom

Artikelnummer: 009-153-3785-01
GTIN: 4262460075882
Kategorie: FM/ AM- Antennen
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH

199,00 €

inkl. 19% USt. ,

Beschreibung
Benachrichtigen, wenn verfügbar

Dachantenne AM/FM DAB+ GPS

ATTB "Made in Germany" 3785.01

Bauart: Shark

Antennentechnik Bad Blankenburg steht mit eigener Forschung, Entwicklung und Produktion seit 1919 für funkbasierte Vernetzungslösungen mit höchster Qualität und Zuverlässigkeit "Made in Germany".

Zuverlässig und leistungsstarke Antennen mit optimaler Signalqualität sind unverzichtbar für die Kommunikation, das Infotainment, die Navigation und die Vernetzung und Steuerung von Maschinen unter Nutzung von Kommunikationsstandards wie 5G, LTE, UMTS, GSM, WLAN, BT, GPS, DAB+ und TETRA.

Das ATTB-Angebot umfasst neben Standardlösungen auch maßgeschneiderte Spezialentwicklungen und Anwendungen unter anderem auch für die Automobilbranche.

Die enge Zusammenarbeit in Forschung und Entwicklung mit führenden Organisationen und Forschungseinrichtungen brachte als Ergebnis bis jetzt über 40 Patente und zahlreiche Innovationen hervor.

Der gesamte Produktionsprozess des breiten Portfolio an Fahrzeugantennen und Antennenzubehörs für viele gängigen Fahrzeuge ist ist nach Standards der Automobilindustrie zertifiziert und von der Produktentstehung über die laufenden Fertigung bis zur Endkontrolle wird fortlaufend die Qualität der Antennen mit eigenen Messstation geprüft.

Hinweis:

Bei Empfangsproblemen:

Antennenkabel und Antennendapter auf Durchgang prüfen

Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Zur Empfangsoptimierung von Antennenanlagen ist auf eine optimale Masseverbindung des Antennenfußes oder des Massebandes zu achten:

Vorhandenen Lack an den Kontaktstellen mit Werkstattmitteln entfernen, mit geeigneter Kontaktpaste gegen Korrosion schützen, das Antennenstabgewinde und das Antennenfußgewinde zur Kontaktoptimierung ebenfalls behandeln.

Für folgende Anwendungen:

Dachantenne für den Rundfunkempfang

Produktmerkmale:
Aktive Shark Antenne: extern / Phantomspeisung
Kabeltyp: RG 174
Dienste: AM/FM / DAB+ / GPS
Konnektoren: Fakra G(m) / Fakra B(m) / Fakra C(m)

Anschluss:
AM/FM: Fakra B(m) weiß RG174 / L=145 mm
DAB+: Fakra G(m) grau RG174 / L=180 mm
GPS: Fakra C(m) blau RG174 / L=150 mm
Speisespannung extern: Flachstecker 6,3 mm

Frequenzbereich:
AM: 150 kHz - 1600 kHz
FM: 87,5 MHz - 108 MHz
DAB+ BIII: 174 MHz - 240 MHz
GPS: 1575,2 MHz

Verstärkung (dB):
AM: 6 dB
FM: 20 dB
DAB+ BIII: 20 dB
GPS: 28 dB +/- 3 dB

Zugewinn: (dBi):
GNSS: 32 dBi

Spannungsversorgung:
AM: +12V extern / Phantomspeisung
FM: + 12V extern / Phantomspeisung
DAB+: +12V extern / Phantomspeisung
GPS: +3V - +5,5V Phantomspeisung

Stromaufnahme:
AM: 25 mA max.
FM: 25 mA max.
DAB+ BIII: 5 mA max.
GPS: 15 mA > 40 mA

Impedanz:
AM/FM: 50 Ohm
DAB+: 50 Ohm
GNSS: 50 Ohm

Stehwellenverhältnis:
AM: <2,2:1
FM: <2,5:1
DAB+ BIII: <2,0:1
GPS: <1,5:1

Optional:
AM/FM:
Antennenkabel Verlängerung Fakra B(f)>DIN(m) 500cm: 009-15-7681185
Antennenkabel Verlängerung Fakra(f)>Fakra(f) 500cm: 009-15-7581195
Antennenadapter Fakra(m)>DIN(m) passiv: 009-1524-01
Antennenadapter Fakra(m)>ISO(m) passiv: 009-1524-02
