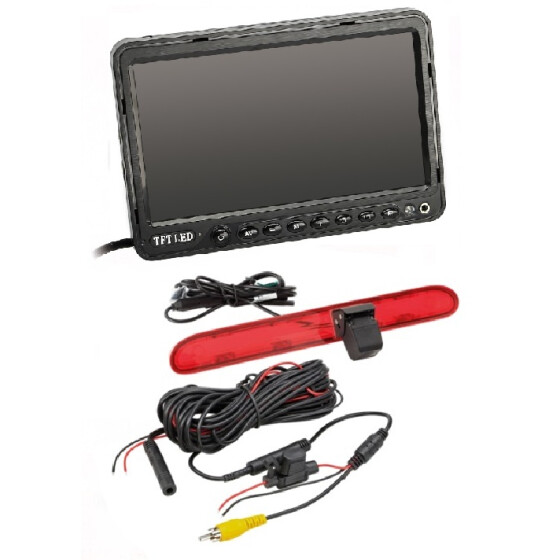

Dieses Paket besteht aus:
- einer Rückfahrkamera Citroen Jumpy 3, Spacetourer, Fiat Scudo, Peugeot Expert 3 Toyota ProAce ab 2016 und
- einem 7 Zoll/ 17,78 cm Monitor
- Citroen Jumpy 3, Spacetourer ab 2016
- Fiat Scudo 3 ab 2021
- Opel Vivaro C ab 2019
- Peugeot Expert 3, Traveller, jeweils ab 2016
- Toyota ProAce 2, ProAce Verso jeweils ab 2016
Die Rückfahrkamera wird gegen das werkseitige Bremslichtglas einfach ausgetauscht.
Merkmale Rückfahrkamera
Zum Austausch der OEM 3.Bremsleuchte
Mit Orientierungslinien und verstellbarem Blickwinkel
Hinweis:
Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
Anschluss:
rot +12V geschaltet laststabil (abgesichert)
schwarz Masse/GND Karosserie direkt
Produktmerkmale Kamera:
- Aufbau: Kunststoff
- Farbe: schwarz / rot
- Extras: Orientierungslinien über Jumper und verstellbarem Blickwinkel
- Sensor Typ: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 976 x 592
- Linse: 1,9mm / F 2.0
- Lux: 0,3
- Auflösung: 600 TV lines
- Blickwinkel: 160° + 5°
- Blickwinkel: horizontal 115° vertikal 75° + 5°
- Staub und Wassergeschützt: IP68
- Anschluss: 4 Pin Mini-Stecker 5.2 mm
- Versorgungsspannung: 12Volt + 10 %
- Betriebstemperaturbereich: -30°C - 75°C
- Aufbewahrungstemperatur: -40°C - 80°C
- Abmessungen: siehe OEM Bremsleuchte
Anschlusskabel an der Kamera:
1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm
Kabelsatz:
1 Meter Kabel mit 4-pin Mini-Stecker inkl. 1 Jumper
6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht
und Durchverkabelung bis zum Anschlusskabel am Endgerät
4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)
Installationszubehör:
Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 009-40-AD-REMOTE
Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 009-771000-6100
Optionales Zubehör:
009-771000-6305 Verlängerung 5 Meter
009-771000-6310 Verlängerung 10 Meter
009-771000-6315 Verlängerung 15 Meter
Merkmale Monitor
- 7"(17,78 cm)digitaler Monitor universal (16:9 / 4:3)
- 3 x Video Eingang inkl. Führungslinien und Spiegelungsfunktion
Produktmerkmale Monitor:
- Aufbau: Kunststoff mit Standfuß, Metall Halter und Montageadapter für Kopfstützen
- Farbe: schwarz
- Extras: Sonnenschutz, automatische Einschaltung über Trigger-Funktion, Fernbedienung,
- Führungslinien und Spiegelungsfunktion
- 3 Video Eingänge
- 3 12V Gleichspannung Ausgänge
- Auflösung: 800 x 480 (RGB)
- TV System: PAL / NTSC
- Stromversorgung: 12-24V Gleichspannung
- Abmessungen: L / B / H / - 176mm / 123mm / 27mm
