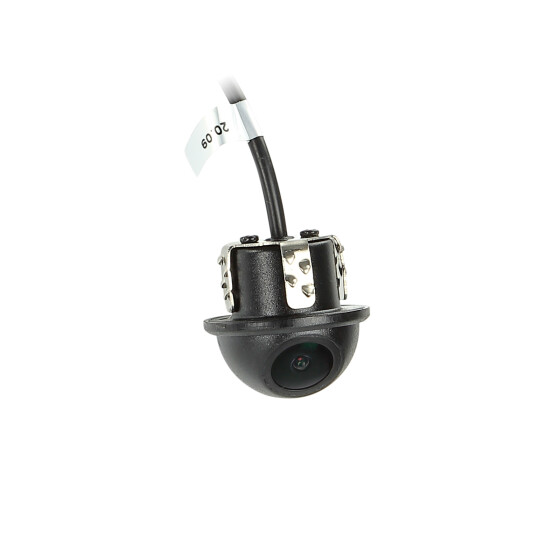

Rückfahrkamera universal (rund) - Unterbau

• Montageart: Unterbau

Mit Orientierungslinien und Spiegelungsfunktion

Hinweis:

Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet

Kamera-Betriebsspannung: +3V
Anschluss ohne Spannungswandler beschädigt die Kamera

• rot +12V geschaltet laststabil (abgesichert)
• schwarz Masse/GND Karosserie direkt

Produktmerkmale Kamera:

• Aufbau: Kunststoff mit Halteklammern
• Farbe: schwarz
• Extras: Orientierungslinien und Spiegelungsfunktion über Jumper
• Sensor Typ: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 728 x 488
• Linse: 1,9mm / F 2.0
• Lux: 0,3
• Auflösung: 600 TV lines
• Blickwinkel: 170°
• Blickwinkel: horizontal 101° vertikal 77° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin Mini-Stecker 5.2 mm
• Versorgungsspannung: 12-24Volt Gleichspannung + 10 %
• Stromaufnahme: 200mA
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 85°C
• Abmessungen: H 30mm / 17mm - 30,5mm

Anschlusskabel an der Kamera:

• 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

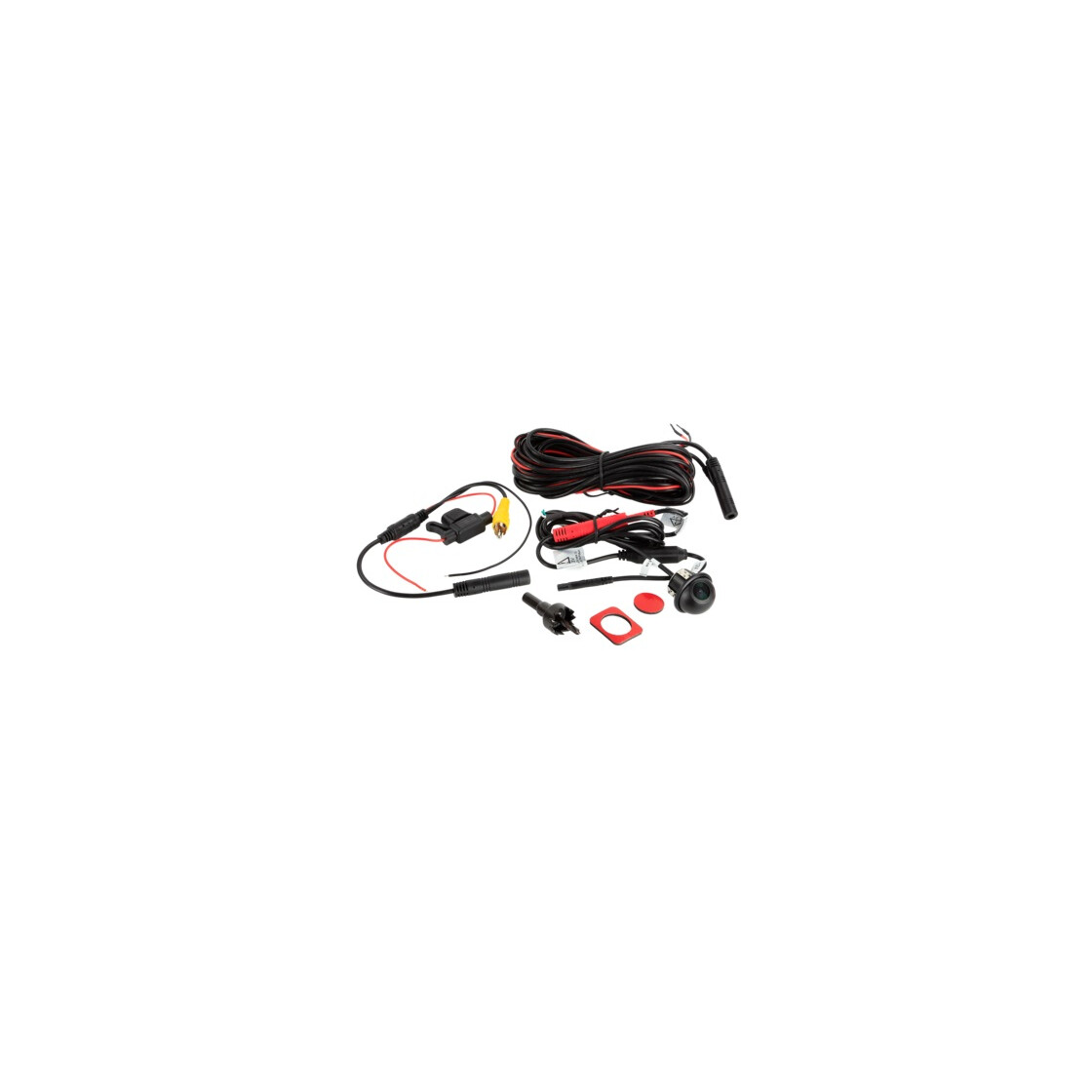

Kabelsatz:

• 1 Meter Kabel mit 4-pin Mini-Stecker inkl. 2 Jumper
• 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm

• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Installationszubehör:

Rückfahrkamera Kunststoffkeil 5° Winkel für 09-771000-6002: 009-771000-6911
Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 009-771000-6100

Optionales Zubehör:
009-771000-6305
009-771000-6310
009-771000-6315
