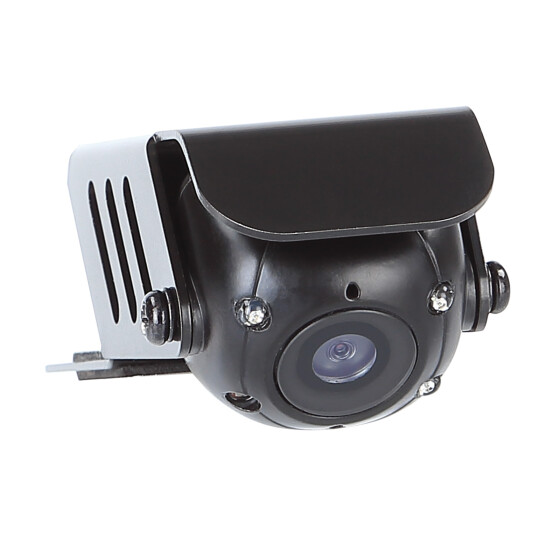

Rückfahrkamera
- Mercedes Vito/Viano (W639) 07/2003 - 07/2014
- Zur Montage an der OEM 3.Bremsleuchte mit Orientierungslinien über Jumper und Nachtsichtfunktion
Hinweis:
Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
Kamera-Betriebsspannung: +3V
Anschluss ohne Spannungswandler beschädigt die Kamera
Anschluss:
- rot +12V geschaltet laststabil (abgesichert)
- schwarz Masse/GND Karosserie direkt
Produktmerkmale Kamera:
- Aufbau: Metall
- Farbe: schwarz
- Extras: Orientierungslinien über Jumper und Nachtsichtfunktion
- Sensor Typ: 1/4" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 720 x 576
- Linse: 1,9mm / F 2.0
- Min.Lux: 0 bei aktiver Nachtsichtfunktion
- Auflösung: 420 TV lines
- Blickwinkel: 140 °
- Blickwinkel: horizontal 115° vertikal 80° + 5°
- Staub und Wassergeschützt: IP68
- Anschluss: 4 Pin Mini-Stecker 5.2 mm
- Versorgungsspannung: 12Volt Gleichspannung + 10 %
- Stromaufnahme: 60mA bei aktiver Nachtsichtfunktion
- Betriebstemperaturbereich: -30°C - 75°C
- Aufbewahrungstemperatur: -40°C - 80°C
- Abmessungen: L / B / H - 29mm / 22mm / 24mm (ohne Halter)
Anschlusskabel an der Kamera:
- 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm
Kabelsatz:
- 1 Meter Kabel mit 4-pin Mini-Stecker inkl. 1 Jumper
- 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
- 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm- 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)
Installationszubehör:
Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 009-40-AD-REMOTE
Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 009-771000-6100
Optionales Zubehör:
