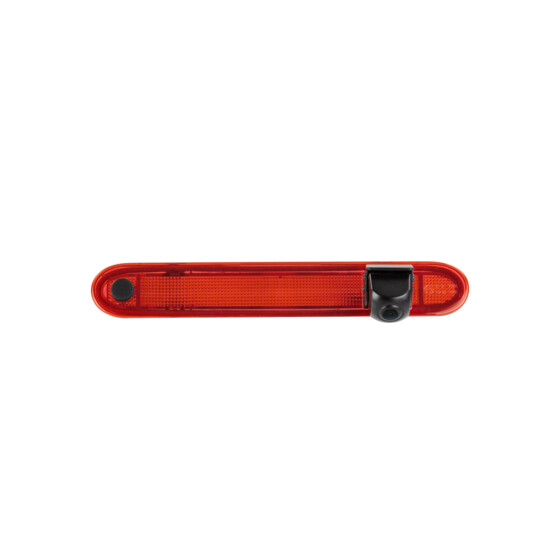

Rückfahrkamera Mercedes / Renault
- Mercedes Citan (W415) 01/2012 - 2021
- Renault Kangoo (W) 03/2013 - 12/2020
- Renault Kangoo Rapid (W) 03/2013 - 05/2021
- Renault Kangoo Z.E. (W) 05/2013 - 05/2021
Zum Austausch der OEM 3. Bremsleuchtenstreuscheibe
Mit Orientierungslinien / verstellbarer BlickwinkelHinweis:
acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V
Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
Fahrzeuge mit Heckklappe
Fahrzeuge mit Hecktüren
Anschluss:
rot : +12V / +24V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
Produktmerkmale Kamera:
- Aufbau: Kunststoff mit Metallhalter
- Farbe: schwarz
- Extras: Orientierungslinien über Jumper / verstellbarer Blickwinkel
- Sensor Typ: 1/4" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 720 x 576
- Linse: 1,9mm / F 2.0
- Auflösung: 420 TV lines
- Linsenwinkel: diagonal 140°
- Blickwinkel: horizontal 115° vertikal 80° + 5°
- Staub und Wassergeschützt: IP68
- Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
- Bertiebsspannung: +3V Gleichspannung
- Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
- Stromaufnahme: 60mA
- Betriebstemperaturbereich: -30°C - 75°C
- Aufbewahrungstemperatur: -40°C - 80°C
- Abmessungen: OEM Bremslicht
- Anschlusskabel an der Kamera 1m +/-:
- 4 Pin acv-Systemstecker(m) Ø5,2mm
- 1 Jumper
- Spannungswandler +3V:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Verlängerung 6,5m +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
- Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
- Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
- Anschlusskabel 20cm +/-:
- 4 Pin acv-Systemstecker(f) Ø10mm
- rot: Versorgungsspannung
- schwarz: Masse/GND
- Cinch(m) gelb: Video
Installationszubehör:
Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 009-40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 009-771000-6100
Optionales Zubehör:
Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 009-771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 009-771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 009-771000-6315
Artikelnummer | 009-771190-9001 |
Kategorie | Startseite |
Rückfahrkamera: | Bremsleuchten |
Mercedes: | Citan |
Renault: | Kangoo |
