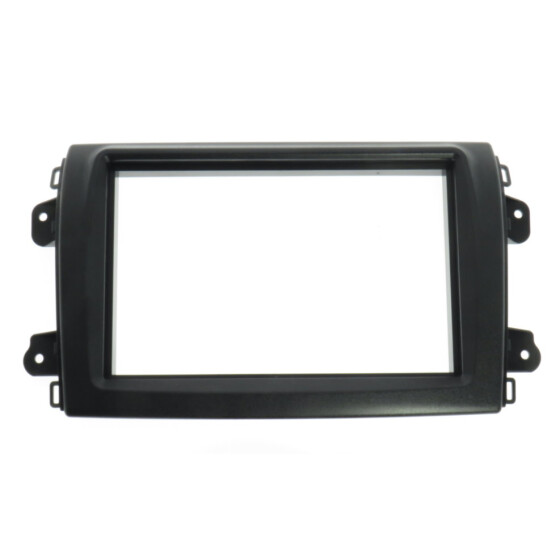

Radioblende 2-DIN FIAT Ducato (2022-heute), Serie 8, 2-DIN
Maße der Blende:
Größte Breite sichtbar: 240 mm
Größte Breite mit Halteösen: 277 mm
Größte Höhe sichtbar: 154 mm
Aussparung für Blechrahmen: 183 mm (Breite), 112 mm (Höhe)
Entspricht dem Maß für Doppel-ISO-Rahmen, unsere Art. Nr. 009-381320-00. Bitte den Blechrahmen separat bestellen, wenn nicht beim Radio schon enthalten. Das optionale Set 009-381320-00 enthält den Blechrahmen, die Metallhalterungen für die Verbindung zum Radio inkl. Schrauben, 2 Entriegelungsschlüssel und den passenden Plastikrahmen um den verbleibenden Spalt von 7-10 mm für die Einführung der Entriegelungsschlüssen abzudecken.
Die meisten Doppel-DIN-Radios werden wie folgt montiert, z.B. bei 003-13550:
1. Montage der Plastikblende.
2. Blechkorb in die Plastikblende von vorne einführen und fixieren durch umbiegen diverser Laschen.
3. Die mit dem Blechkorb gelieferten Metallklammern am Radio seitlich montieren.
4. Radio von vorne in den Blechkorb einschieben bis die Metallklammern einrasten.
5. Den vorhandenen Spalt zwischen Radiofront und Plastikblende mit dem beim Blechkorb beiliegenden Abdeckrahmen abdecken.
Die mit dem Radio mitgelieferten Blechrahmen können meist nicht verwendet werden!
