v.LiNK 2 Video+RFK+RGB-Eingang VW MIB STD2 PQ/+Nav (Nur Fahrzeuge ohne DAB+)

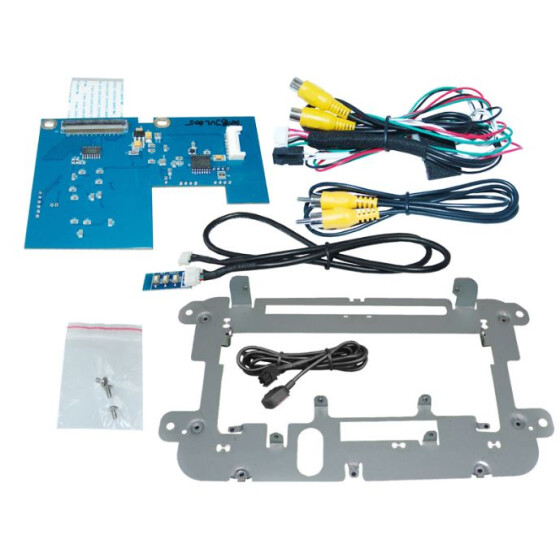

v.LiNK Video-Einspeiser für VAG Fahrzeuge mit MIB STD2 PQ/+Nav mit 6.5 Zoll Monitor, einem SD-Slot vertikal links oder je einem SD-Slot vertikal links/rechts und CD-Laufwerk oberhalb des Monitors (Laufwerk nur Seat und VW). Zum Anschluss zweier beliebiger Video-Quellen (Nachrüstgeräte z.B. DVD Player, DVB-T Tuner), einer RGB-Quelle und einer Rückfahrkamera.
Produktfeatures
- Video-Einspeiser
- 2 Video-Eingänge für Nachrüstgeräte (z.B. DVD-Player, DVB-T Tuner,...)
- Rückfahrkamera-Video-Eingang
- automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Abstandslinien für Rückfahrkamera aktivierbar
- RGB-Video-Eingang für After-Market Navigation
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- kompatibel mit Werks-Rückfahrkamera
- AV-Eingänge PAL/NTSC kompatibel
Kompatibilität
Kompatibel zu VAG Fahrzeugen mit MIB STD2 PQ/+Nav mit 6.5 Zoll Monitor, einem SD-Slot vertikal links oder je einem SD-Slot vertikal links/rechts und CD-Laufwerk oberhalb des Monitors (Laufwerk nur Seat und VW).
Bezeichnungen: Skoda Bolero und Amundsen. Seat Media System Plus. VW Composition Media und Discover Media.
Verbaut u.a. in folgenden Fahrzeugen
- Seat Alhambra
- Skoda Yeti
- VW Golf Active Van
- VW Sharan
- VW T6
- VW Tiguan
Einschränkungen
Nur Video
Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden.
Werks-Rückfahrkamera
Automatische Umschaltung auf RFK, nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden!).
Technische Daten (Video-Interface)
- Arbeitsspannung: 7V - 25V
- Ruhestrom: <10mA
- Leistungsaufnahme: 4.8W
- Video Eingang: 0.7V1V
- Video Eingang Formate: PAL/NTSC
- RGB-Video Amplitude: 0.7V mit 75 Ohm Impedanz
- Temperaturbereich: -40°C bis +85°C
- Gewicht: 342g
- Abmessungen: 158 x 22 x 92 mm (B x H x T)
