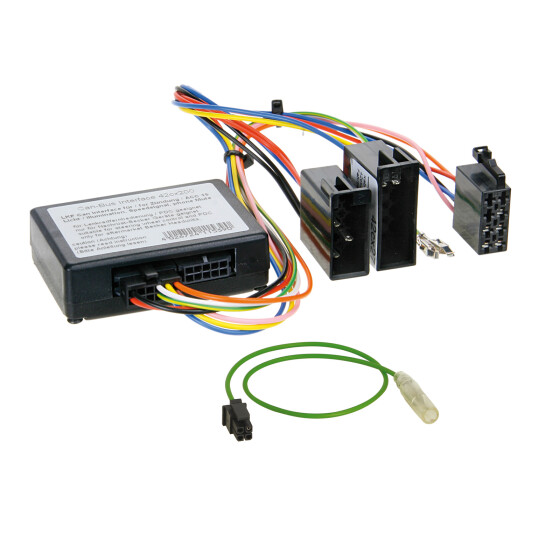

Lenkradfernbedienungsadapter Mercedes für JVC/Kenwood
Behalten Sie die originalen Lenkradfernbedienungsfunktionen bei, wenn Sie Ihr Werksradio gegen ein Nachrüstradio austauschen.
Bitte vergleichen Sie die abgebildeten Stecker des Adapters mit denen in ihrem Fahrzeug und vergewissern Sie sich, dass diese
optisch und technisch passen.
Hinweis:
CAN-Bus
Anschluss: ISO / 10 Pin ISO Mercedes Stecker 42cx27
Ausgänge sind belastbar bis 1A
Dipschalterstellung prüfen
Fahrzeuge mit Audio 5 / Audio 10 / Audio 30 / APS (D2B) / Command OEM Gerät
Fahrzeuge mit Radiovorbereitung
Fahrzeuge mit abweichenden Anschluss CAN Bus Anschluss anpassen (braun-rot high/braun low verdrillt) Klimatronik, 8 Pin ISO Stromstecker, 18 Pin AMP Stecker
OEM Geräte mit ISO Blockanschluss zusätzlich ISO Verlängerung Lautsprecher 10 cm: 1322-02
Für folgende Fahrzeuge geeignet:
Mercedes A-Klasse (W169) 10/2004 - 04/2012
Mercedes A-Klasse (C169) 11/2004 - 07/2011
Mercedes C-Klasse (W203) 01/2000 - 03/2004
Mercedes CLK-Klasse (W208) 1999 - 05/2003
Mercedes CLK-Klasse (W209) 2002 - 03/2004
Mercedes E-Klasse (W210) 1999 - 2003
Mercedes G-Klasse 2001 - 2007
Mercedes SL-Klasse (R230) 10/2001 - 07/2004
Mercedes SLR (199) 2003 - 2009
Mercedes Sprinter (W906) 04/2006 - 2018
Mercedes Vito/Viano (W639/V639) 04/2006 - 05/2014
Folgende Signale werden zur Verfügung gestellt:
Zündung
Beleuchtung
Rückwärtsgang
Speedpulse
Lenkradfernbedienung
Anschlusskabel für folgende Radiohersteller:
42arc000 China HU/Blaupunkt 2010> 3 Lead/Kenwood 2020> 3 Lead
42arc100 Multilead/Blaupunkt 2012>/Kenwood 2017> Klinke / 3 lead
42arc101 Alpine Klinke
42arc103 Blaupunkt >2010 Mini-ISO
42arc104 Clarion/JVC Klinke
42arc105 JVC/Kenwood 1 lead
42arc107 Blaupunkt 2010> Klinke/Pioneer/Sony/Kenwood 2017> Klinke
42arc108 XZent/Zenec/Digital Dynamic 1 lead
