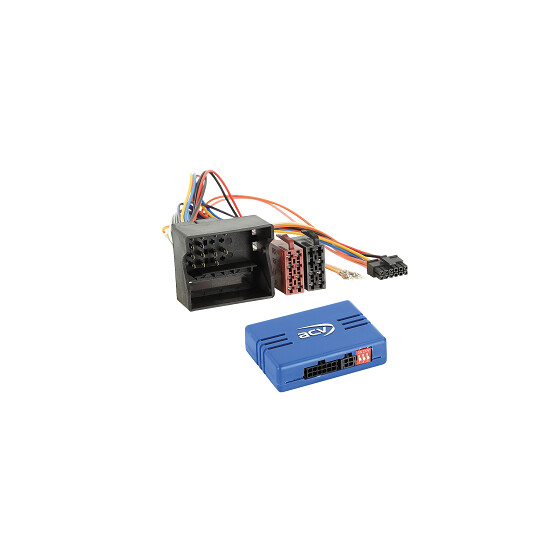

Lenkradinterface BMW/Mercedes/Smart/VW diverse Fahrzeuge 40Pin Quadlock

Lenkradfernbedienungsadapter BMW / Mercedes / Smart / VW

Behalten Sie die originalen Lenkradfernbedienungsfunktionen bei, wenn Sie Ihr Werksradio gegen ein Nachrüstradio austauschen.

Bitte vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Hinweis:

CAN BUS

Anschluss: 40 Pin Quadlock Mercedes Stecker > Artikel: 42cx28

Dipschalterstellung prüfen

Fahrzeuge Mercedes ohne Audiogateway

Fahrzeuge Mercedes mit Audiogateway > Artikel: 1195-25-2500-0 / 1195-25-6500-0 / 42a-1190-001
Fahrzeuge Mercedes mit Harman Kardon OEM Soundsystem > Artikel: 13-1190-52 / 13-1190-53

Ausgänge:

rosa: +12V Zündung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiß: +12V Rückwärtsgang 1,5A max.

Für folgende Fahrzeuge geeignet:

• BMW
• BMW 1er (E81/E82/E87/E88) 03/2004 - 10/2013**/****
• BMW 3er (E90/E91/E92/E93) 03/2005 - 10/2013**/****

• Mercedes
• Mercedes A-Klasse (W169) 10/2004 - 04/2012
• Mercedes A-Klasse (C169) 11/2004 - 07/2011
• Mercedes B-Klasse (T245) 6/2005 - 06/2011
• Mercedes C-Klasse (W203) 02/2004 - 09/2007
• Mercedes C-Klasse (W204) 08/2007 01/2011
• Mercedes C-Klasse (W204) 03/2011 - 10/2015
• Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
• Mercedes E-Klasse (W211) 03/2008 - 01/2009
• Mercedes E-Klasse (W212) 02/2009 - 03/2013**
• Mercedes G-Klasse (W463) 04/2007 - 06/2008
• Mercedes G-Klasse (W164) 09/2008 - 06/2012
• Mercedes GL-Klasse (X164) 09/2006 - 05/2009
• Mercedes GL-Klasse (X164) 05/2009 - 07/2012
• Mercedes M-Klasse (W164) 07/2005 - 04/2008
• Mercedes M-Klasse (W164) 10/2008 - 07/2011
• Mercedes ML (W164) 07/2005 - 04/2008
• Mercedes ML (W164) 10/2008 - 07/2011
• Mercedes R-Klasse (W251) 09/2005 - 05/2007
• Mercedes R-Klasse (W251) 05/2007 - 05/2010
• Mercedes SLK-Klasse (R171) 04/2008 -03/2011
• Mercedes Sprinter (W906) 04/2006 - 08/2013
• Mercedes Sprinter (W906) 08/2013 - 05/2018
• Mercedes Sprinter (W907/W910) 06/2018 - 12/2020*/***
• Mercedes Sprinter (W907/W910) 11/2019 - 2022*/***
• Mercedes Vito/Viano (W639) 07/2003 - 08/2010
• Mercedes Vito/Viano (W639) 09/2010 - 03/2014
• Mercedes Vito (V447) 10/2014 - 02/2019*/**/***
• Mercedes Vito (V447) 05/2019 - 2022*/**/***

• Smart
• Smart For Four (W454) 01/2004 - 04/2007

• VW
• VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Folgende Signale werden zur Verfügung gestellt:

Zündung
Beleuchtung
Rückwärtsgang
Speedpulse

Lenkradfernbedienung

*Fahrzeuge mit E-Call > Artikel: 1424-27-0
**Fahrzeuge mit +12V Dauerstrom Abschaltfunktion  > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert
***Fahrzeuge mit Audio 10 OEM Gerät nur laut/leise Funktion unterstützt
***Fahrzeug gegebenenfalls auf Audio 15 OEM Gerät codieren
****Fahrzeuge mit PDC hinten > Artikel: 42cxpdc

Anschlusskabel für folgende Radiohersteller:

Multilead diverse Geräte: 42arc100

Alpine 3,5mm Klinkenanschluss: 42arc101
Blaupunkt 2010> 3,5mm Klinkenanschluss: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss: 42arc000
China HU Key1 / Key2 / (GND) Anschluss: 42arc000
Clarion 3,5mm Klinkenanschluss: 42arc104
Digital Dynamics Einkabelanschluss: 42arc108
ESX Key1 / Key2 Anschluss: 42arc000
JVC 3,5mm Klinkenanschluss: 42arc104
JVC Einkabelanschluss: 42arc105
Kenwood Einkabelanschluss: 42arc105
Kenwood 2017> 3,5mm Klinkenanschluss: 42arc107
Kenwood 2020> Key1 / Key2 / GND Anschluss: 42arc000
Pioneer 3,5mm Klinkenanschluss: 42arc107
Snooper Key1 / Key2 Anschluss: 42arc000
Sony 3,5mm Klinkenanschluss: 42arc107
XZent Einkabelanschluss: 42arc108
Zenec Einkabelanschluss: 42arc108
