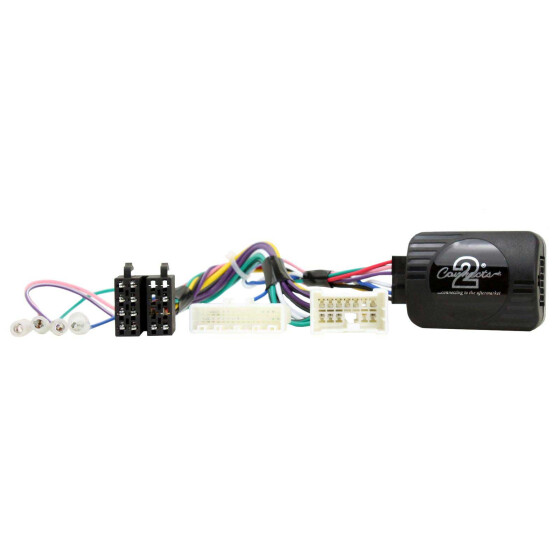

Lenkradinterface 12 Pin/ 32 Pin Renault Captur / Megane / Trafic/ Master >

Artikelnummer: 009-42srn008
GTIN: 4026724528190
Kategorie: Lenkradinterface
Hersteller:

109,00 €

inkl. 19% USt. , zzgl.

Lieferzeit: 6 - 7 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

Lenkradfernbedienungsadapter Nissan / Opel / Renault

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

CAN Bus

Anschluss: 12 Pin / 32 Pin Dacia / Nissan Stecker

Datum/Uhrzeiteinstellung unterstützt

Für folgende Fahrzeuge geeignet:

Nissan

Nissan NV400 (M) 07/2014- 07/2020*
Nissan NV400 (M) 07/2020 - 12/2021*

Opel

Opel Movano B (X62) 06/2013 - 09/2019*

Renault

Renault Capture (R) 06/2013 - 12/2019*
Renault Clio IV (X98) 11/2012 - 06/2016**
Renault Clio IV (X98) 06/2016 - 12/2020**
Renault Grand Scenic 04/2012 - 09/2016****
Renault Master III (M) 09/2014 - 09/2019*
Renault Megane III (Z/BZ) 04/2012 - 12/2013
Renault Megane III (Z/BZ) 01/2014 - 07/2016***
Renault Scenic (JZ) 02/2012 - 09/2016****
Renault Trafic III (J/JL) 09/2014 - 07/2019****/*****
Renault Trafic III (J/JL) 09/2019 - 03/2022**/****/*****
Renault Twingo II (N) 01/2012 - 07/2014****
Renault Twingo III (AH) 09/2014 - 04/2019*****
Renault Wind (N) 08/2010 - 08/2013****

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückwärtssignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Gesamtausgänge: 100 mA max.

Strombedarf größer 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

*Fahrzeuge ohne OEM Navigation
*Fahrzeuge ohne 1-DIN OEM Radio schwarz mit Front AUX/USB 2 x Chrom Drehknopf
**Fahrzeuge mit R-Link OEM Navigation Monitor und Silverbox ohne Front AUX/USB
***Fahrzeuge mit Radio+ Continental OEM Gerät
****Fahrzeuge mit 1-DIN OEM Gerät silber mit Front USB
****Fahrzeuge mit 1-DIN OEM Gerät schwarz mit Front USB > Artikel: 42srn009
*****Fahrzeuge mit R-Link OEM Navigation

Anschlusskabel für folgende Radiohersteller:

LFB Kabel 42s/acv > Alpine Klinke: 009-42ctalpinelead
LFB Kabel 42s/acv > Parrot 4 Pin: 009-42ctasteroidlead
LFB Kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 009-42ctblaupunktlead
LFB Kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 Kabel: 009-42ctchinahulead
LFB Kabel 42s/acv > Clarion Klinke: 009-42ctclarionlead
LFB Kabel 42s/acv > JVC 1 Kabel/Klinke: 009-42ctjvclead
LFB Kabel 42s/acv > Kenwood 1 Kabel: 009-42ctkenwoodlead
LFB Kabel 42s/acv > Multilead diverse Geräte: 009-42ctmultilead
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 009-42ctmultilead3
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 009-42ctmultilead5
LFB Kabel 42s/acv > Panasonic 1 Kabel: 009-42ctpanasoniclead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 009-42ctpioneerlead
LFB Kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke lose: 009-42ctpioneerlead2
LFB Kabel 42s/acv > Geräte mit LFB-Anlernfunktion: 009-42ctsmartlead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 009-42ctsonylead
LFB Kabel 42s/acv > XZent/Zenec 1 Kabel: 009-42ctzeneclead

Allgemeine Installationshinweise:

Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen

Lenkradinterface:	Lenkradinterface
Fahrzeugauswahl:	Opel Renault Nissan
