Bei der Verwendung dieses Lenkradinterfaces ist ein entsprechendes Autoradio-Lead notwendig!
Lenkradfernbedienungsadapter Toyota
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

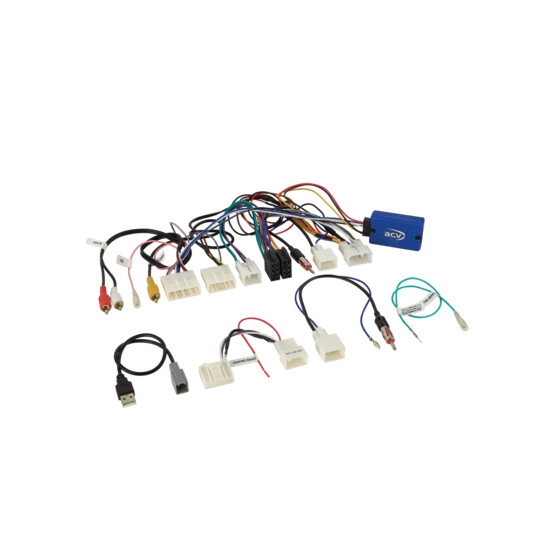

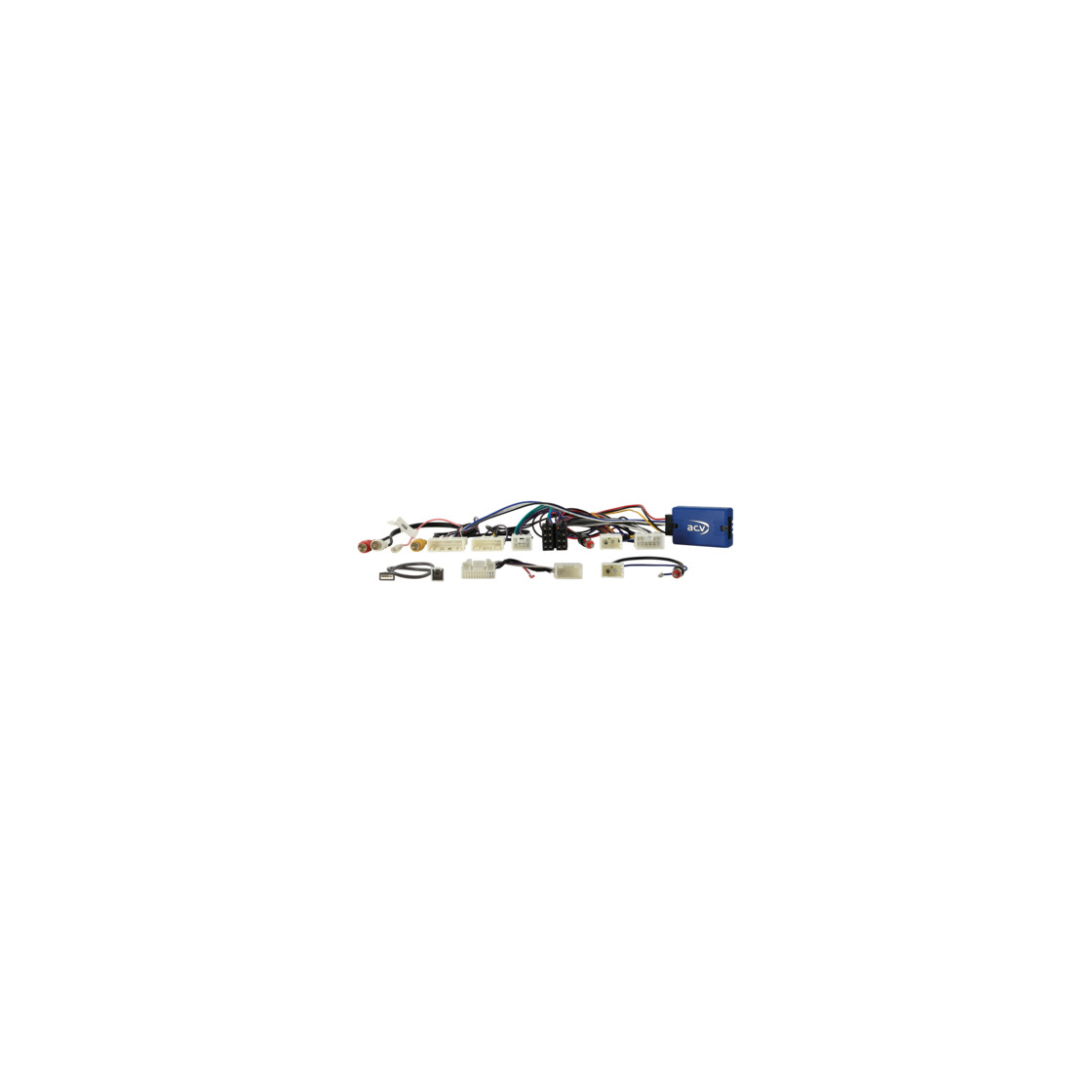

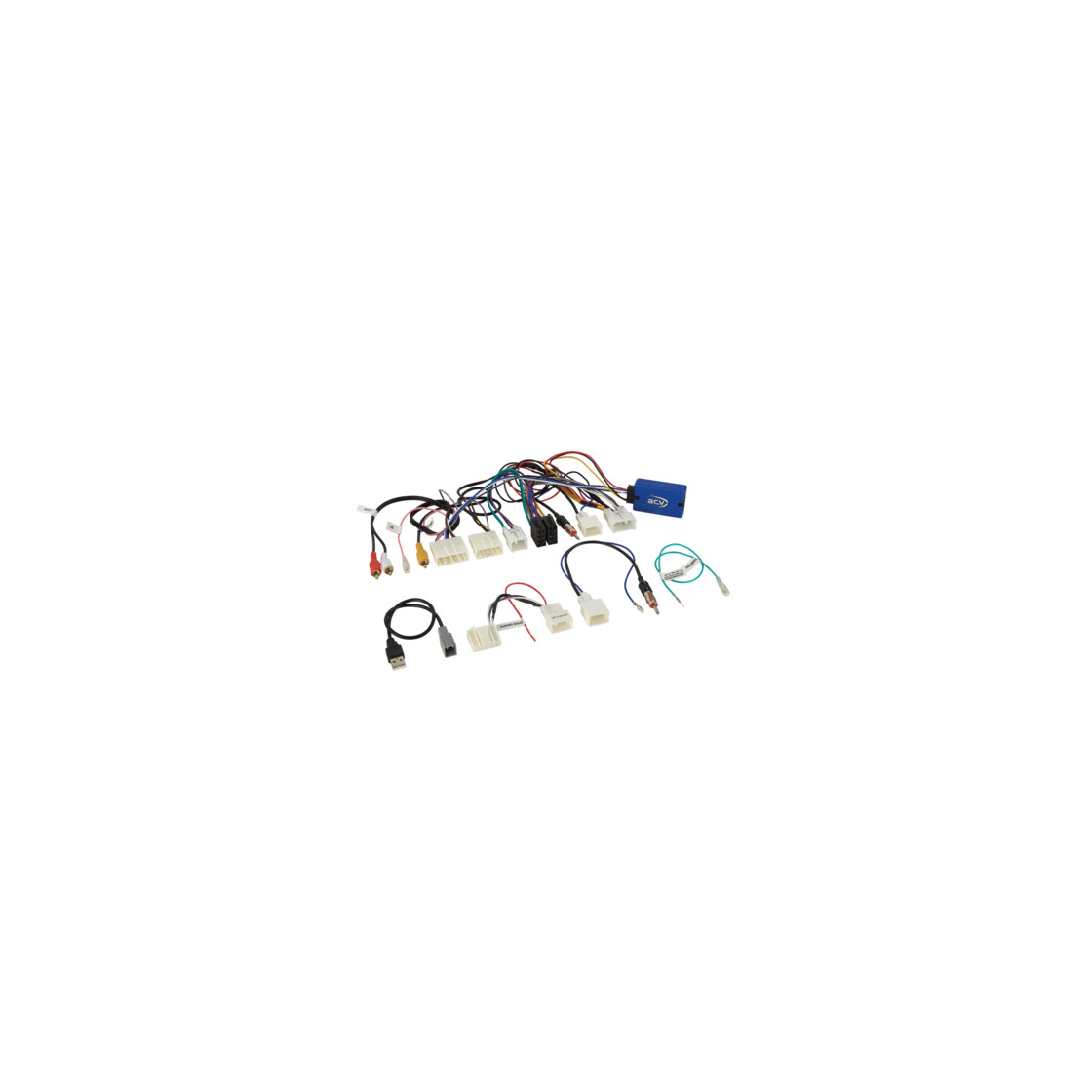

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Unser Support Team hilft gerne bei der Auswahl.
034243 342770
Hinweis:
analog
Anschluss: 10 Pin / 6 Pin / 28 Pin Toyota Stecker
Anschluss: OEM Antenne > DIN(m)
Anschluss: OEM Kamera 24 Pin > Cinch(m) gelb Kameraeingang
Anschluss: OEM Kameraadapter 16 Pin > 24 Pin
Anschluss: OEM USB > USB-A
Anschluss: OEM AUX > Cinch(m) rot/weiß
blau: +12V Antennenremote
Fahrzeuge mit Matsushita / Fujitsu Ten OEM Gerät
Fahrzeuge mit/ohne Rückfahrkamera
Fahrzeuge ohne 360° Kamerasystem*
Kameraspeisespannung: +6V
Kameraspeisespannung +6V > vor Installation auf richtige Belegung mit Werksgerät prüfen
USB > vor Installation auf richtige Belegung mit Werksgerät prüfen
AUX > vor Installation auf richtige Belegung mit Werksgerät prüfen
Für folgende Fahrzeuge geeignet:
- Toyota Auris (E15) 03/2010 - 01/2013
- Toyota Avensis (T27) 01/2012 - 06/2015
- Toyota Corolla (E170) 04/2014 - 12/2016
- Toyota Corolla (E170) 12/2014 - 12/2018
- Toyota Fortuner 2011 - 2015
- Toyota Hilux (N25) 12/2011 - 08/2016
- Toyota Hilux (AN1P) 11/2016 - 09/2020
- Toyota Innova 2011 - 2015
- Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 - 02/2016
- Toyota Prius+ (XW3/XW4) 06/2012 - 01/2015
- Toyota RAV4 (XA3) 04/2009 - 05/2010
- Toyota RAV4 (XA3/XA4) 04/2013 - 01/2016
- Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018*
- Toyota Verso (AR2) 04/2009 - 01/2013
- Toyota Verso (AR2) 04/2013 - 06/2018
- Toyota Verso-S (XP12) 03/2011 - 07/2014
- Toyota Verso-S (XP12) 07/2014 - 12/2015
- Toyota Yaris (XP13) 11/2011 - 08/2014
- Toyota Yaris (XP13) 09/2014 - 03/2017
- Toyota Yaris (XP13) 04/2017 - 08/2020
Folgende Signale werden zur Verfügung gestellt:
Lenkradfernbedienung
+12V Rückwärtssignal > gegebenenfalls analog Kofferraum Heckverkleidung +12V rot 0,5mm 4-Ader Kabelbaum
*Fahrzeuge mit 360° OEM Kamerasystem LFB Toyota diverse Fahrzeuge 10Pin/6Pin/28Pin//24Pin > Artikel: 42sty019
Anschlusskabel für folgende Radiohersteller:
LFB Kabel 42s/acv > Alpine Klinke: 009-42ctalpinelead
LFB Kabel 42s/acv > Parrot 4 Pin: 009-42ctasteroidlead
LFB Kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 009-42ctblaupunktlead
LFB Kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 Kabel: 009-42ctchinahulead
LFB Kabel 42s/acv > Clarion Klinke: 009-42ctclarionlead
LFB Kabel 42s/acv > JVC 1 Kabel/Klinke: 009-42ctjvclead
LFB Kabel 42s/acv > Kenwood 1 Kabel: 009-42ctkenwoodlead
LFB Kabel 42s/acv > Multilead diverse Geräte: 009-42ctmultilead
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 009-42ctmultilead3
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 009-42ctmultilead5
LFB Kabel 42s/acv > Panasonic 1 Kabel: 009-42ctpanasoniclead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 009-42ctpioneerlead
LFB Kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke lose: 009-42ctpioneerlead2
LFB Kabel 42s/acv > Geräte mit LFB-Anlernfunktion: 009-42ctsmartlead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 009-42ctsonylead
LFB Kabel 42s/acv > XZent/Zenec 1 Kabel: 009-42ctzeneclead
| Artikelnummer | 009-42sty015 |
| Kategorie | Lenkradinterface |
| Lenkradinterface: | Lenkradinterface |
| Fahrzeugauswahl: | Toyota |
