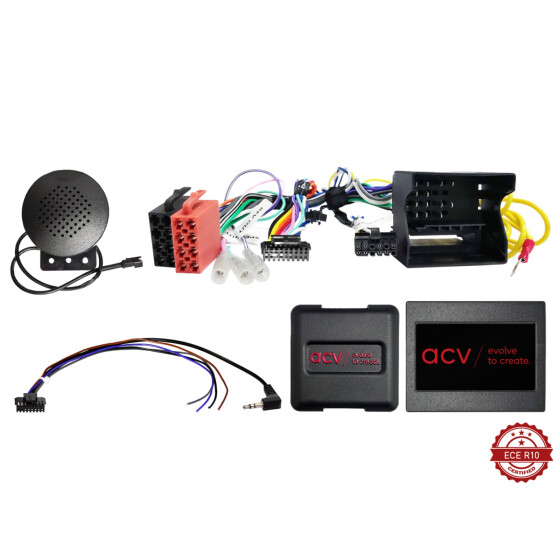

ACV Lenkradfernbedienungsadapter BMW / MINI – 40-Pin Quadlock CAN-Bus & PDC – 42xbm009
Der ACV Lenkradfernbedienungsadapter 42xbm009 ermöglicht den fachgerechten Einbau eines kompatiblen Nachrüst-Autoradios in zahlreiche BMW und MINI Fahrzeuge mit 40-Pin-Quadlock-Anschluss und CAN-Bus.
Beim Austausch des werkseitigen Radios sorgt das Interface dafür, dass wichtige Fahrzeugfunktionen weiterhin genutzt werden können. Dazu gehören die originale Lenkradfernbedienung, die hinteren PDC-Parksensoren sowie wichtige fahrzeugseitige Warntöne. Gleichzeitig liest das Interface verschiedene Signale aus dem CAN-Bus aus und stellt diese dem Nachrüstgerät zur Verfügung.
Damit eignet sich der Adapter ideal für die Nachrüstung moderner Multimedia-Autoradios mit Funktionen wie Apple CarPlay, Android Auto, DAB+, Bluetooth oder Navigation.
Die wichtigsten Vorteile auf einen Blick
- Erhalt der originalen BMW / MINI Lenkradfernbedienung
- Unterstützung der hinteren PDC-Parksensoren
- Unterstützung wichtiger fahrzeugseitiger Warntöne
- CAN-Bus-Integration
- 40-Pin BMW Quadlock-Anschluss
- Bereitstellung wichtiger Fahrzeugsignale für das Nachrüst-Autoradio
- Für zahlreiche BMW und MINI Baureihen geeignet
- Kompatibel mit vielen bekannten Nachrüst-Radioherstellern über Multilead
- Ideal für moderne CarPlay-, Android-Auto- und Navigationsradios
Originale Lenkradfernbedienung weiterhin nutzen
Beim Austausch des BMW oder MINI Werksradios gegen ein Nachrüstgerät können die Funktionen des Multifunktionslenkrads ohne ein geeignetes Interface verloren gehen.
Das ACV 42xbm009 verarbeitet die fahrzeugseitigen Steuersignale und überträgt sie an ein kompatibles Nachrüst-Autoradio. Abhängig vom Fahrzeug und dem eingesetzten Radio können damit beispielsweise Lautstärke, Titelwahl und weitere Radiofunktionen weiterhin komfortabel über das Multifunktionslenkrad gesteuert werden.
Der tatsächlich verfügbare Funktionsumfang der Lenkradtasten hängt von Fahrzeugausstattung, Software und verwendetem Nachrüstgerät ab.
PDC und Warntöne bleiben erhalten
Ein besonderer Vorteil dieses Interfaces ist die Unterstützung der hinteren Parksensoren (PDC). Beim Austausch des Originalradios bleiben die akustischen Signale der kompatiblen Einparkhilfe erhalten.
Zusätzlich unterstützt das Interface wichtige fahrzeugseitige Warntöne. Das ist bei BMW und MINI besonders relevant, da verschiedene akustische Fahrzeugmeldungen mit dem werkseitigen Audiosystem verbunden sein können.
CAN-Bus-Integration
Das Interface liest verschiedene Informationen direkt aus dem CAN-Bus des Fahrzeugs aus und stellt entsprechende Ausgangssignale für das neue Autoradio beziehungsweise weitere Nachrüstkomponenten bereit.
Bereitgestellte Signale
-
Zündung: +12 V / Klemme 15
-
Beleuchtung: +12 V / Klemme 58
-
Rückwärtsgang: +12 V Rückfahrsignal
-
Geschwindigkeit: Geschwindigkeitssignal / Speed Pulse
-
Handbremse: Handbremssignal
-
Lenkradfernbedienung: Steuersignale für kompatible Nachrüstgeräte
-
PDC hinten: Unterstützung der hinteren Parksensoren
-
Warntöne: Unterstützung wichtiger Fahrzeug-Warntöne
Maximale Belastbarkeit der entsprechenden Interface-Ausgänge: 250 mA. Bei höherem Strombedarf ist eine geeignete Relaisschaltung erforderlich.
Multilead – für viele Autoradiohersteller geeignet
Das ACV Interface ist als Multilead-Lösung ausgeführt. Dadurch lässt sich die Lenkradfernbedienung mit einer Vielzahl kompatibler Nachrüst-Autoradios kombinieren.
Je nach Anschlusskabel unter anderem kompatibel mit
- Alpine
- Blaupunkt
- Clarion
- Grundig
- JVC
- Kenwood
- LG
- Philips
- Pioneer
- Sony
- Zenec / Xzent
- verschiedenen Android- und China-Multimediageräten
Bitte vor dem Einbau prüfen, welches Multilead beziehungsweise Anschlusskabel für den verwendeten Radiohersteller benötigt wird.
Technische Daten
-
Hersteller: ACV
-
Artikel: 42xbm009 / 42xbm009-0
-
Interface: CAN-Bus Lenkradfernbedienungsinterface
-
Fahrzeuganschluss: BMW / MINI 40-Pin Quadlock
-
Lenkradfernbedienung: unterstützt
-
PDC hinten: unterstützt
-
Warntöne: unterstützt
-
Speed Pulse: vorhanden
-
Rückwärtssignal: vorhanden
-
Handbremssignal: vorhanden
-
Zündung: vorhanden
-
Beleuchtung: vorhanden
-
Software: Interface aktualisierbar
-
Lenkradtasten: Funktionen teilweise neu zuweisbar
Wichtige Hinweise zur Kompatibilität
- Für Fahrzeuge mit passendem 40-Pin BMW Quadlock-Anschluss.
- Vor der Bestellung bitte vorhandenes Werksradio, Steckverbindung und Fahrzeugausstattung prüfen.
- Bei Fahrzeugen mit OEM MOST Soundsystem kann ein anderes beziehungsweise zusätzliches Interface erforderlich sein.
- Für bestimmte BMW Modelle mit MOST-Verstärker ist beispielsweise ein entsprechendes MOST-Interface erforderlich.
- Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können im Funktionsumfang abweichen.
- Einzelne Lenkradfunktionen können abhängig vom Nachrüstgerät entfallen oder anders belegt sein.
Passend für folgende Fahrzeuge:
| Jahr(e) |
Marke |
Modell |
Baureihe |
```
| 2004–2013 |
BMW |
1er |
E81 / E82 / E87 / E88 |
| 2005–2013 |
BMW |
3er |
E90 / E91 / E92 / E93 |
| 2003–2010 |
BMW |
5er |
E60 / E61 |
| 2004–2010 |
BMW |
6er |
E63 / E64 |
| 2001–2008 |
BMW |
7er |
E65 / E66 |
| 2009–2016 |
BMW |
Z4 |
E89 |
| 2009–2015 |
BMW |
X1 |
E84 |
| 2007–2013 |
BMW |
X5 |
E70 |
| 2008–2014 |
BMW |
X6 |
E71 / E72 |
| 2006–2015 |
MINI |
MINI |
R55 / R56 / R57 / R58 / R59 |
```
Wichtig: Die Baujahre dienen der Fahrzeugzuordnung. Entscheidend sind zusätzlich der vorhandene 40-Pin-Quadlock-Anschluss, das originale Radiosystem, die Fahrzeugsoftware und ein eventuell vorhandenes MOST-Soundsystem.
Ideal für die Nachrüstung moderner Autoradios
Der ACV 42xbm009 ist eine komfortable Lösung für den Austausch des werkseitigen BMW oder MINI Radios gegen ein modernes Nachrüstgerät. Statt wichtige Komfortfunktionen beim Radiowechsel zu verlieren, integriert das Interface die vorhandene Fahrzeugtechnik in die neue Audio- und Multimediaanlage.
Besonders in Verbindung mit modernen Apple-CarPlay-, Android-Auto-, DAB+- und Navigationsradios ermöglicht der Adapter eine saubere Integration und sorgt dafür, dass Lenkradbedienung, PDC und relevante CAN-Bus-Signale weiterhin zur Verfügung stehen.
