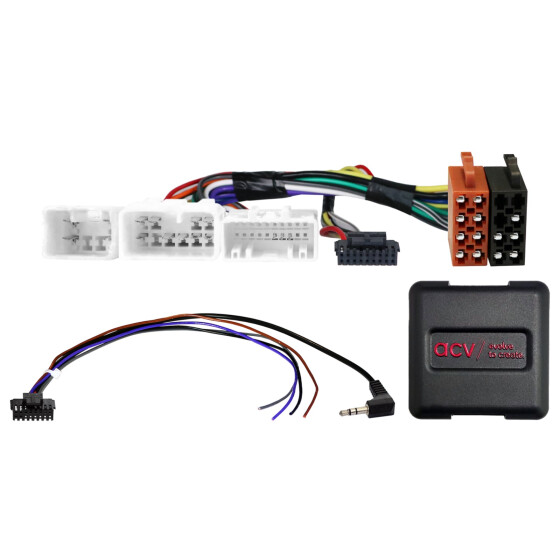

Lenkradfernbedienungsadapter Lexus / Toyota
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
analog
Anschluss: 10 Pin / 6 Pin / 20 Pin Toyota Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Fahrzeugen auf Baujahresgrenze > Artikel: 42xty00c mit 20 Pin und 28 Pin Kabelbaum
Fahrzeuge mit Matsushita / Fujitsu Ten OEM Gerät
Fahrzeuge ohne JBL / JBL Synthesis / Mark Levinson OEM Soundsystem
Fahrzeuge ohne 18 Pin CN 700 LAN Stecker
Fahrzeuge mit 18 Pin LAN-Stecker:
Lenkradfernbedienung auf 8 Pin CN 800 Stecker vor Anschluss mit OEM Gerät durch messen prüfen
Pin 6: SWC GND
Pin 7: SWC 1
Pin 8: SWC 2
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Lexus
Lexus IS (XE1) 10/2001 - 11/2005
Lexus IS (XE2) 12/2005 - 11/2008
Lexus IS Cabriolet (XE2) 07/2009 - 11/2010
Lexus IS (XE2) 11/2008 - 11/2010
Lexus IS Cabriolet (XE2) 11/2010 - 10/2013
Toyota
Toyota 4Runner 2002 - 2009
Toyota Auris (E150) 07/2007 - 03/2010
Toyota Avanza 2003 - 2011
Toyota Avensis (T25) 01/2003 - 06/2006
Toyota Avensis (T25) 06/2006 - 01/2009
Toyota Avensis (T27) 01/2009 - 12/2011
Toyota Camry 2007 - 2011
Toyota Celica (T23) 10/1999 - 01/2006
Toyota Corolla (E120) 01/2002 - 07/2004
Toyota Corolla (E120) 07/2004 - 02/2007
Toyota Corolla Verso (R1) 05/2004 - 06/2007
Toyota Corolla Verso (R1) 07/2007 - 04/2009
Toyota Estima 2006 - 2016
Toyota FJ Cruiser 2001 - 2007
Toyota Hiace (H1) 11/2006 - 10/2010
Toyota Hilux (N25) 10/2005 - 11/2008
Toyota Hilux (N25) 11/2008 - 12/2011
Toyota Innova 2006 - 2015
Toyota Landcruiser (J12) 01/2003 - 01/2009
Toyota Matrix 2003 - 2014
Toyota MR2 (W3) 04/2000 - 03/2003
Toyota Prado 2003 - 2009
Toyota Previa 2006 - 2019
Toyota Prius ZVW30/ZVW35 (XW3) 06/2009 - 04/2012
Toyota RAV4 (XA2) 10/2000 - 12/2003
Toyota RAV4 (XA2) 12/2003 - 01/2006
Toyota RAV4 (XA3) 03/2006 - 04/2009
Toyota RAV4 (XA3) 04/2009 - 05/2010
Toyota Yaris (XP9) 01/2006 - 01/2009
Toyota Yaris (XP9) 01/2009 - 10/2011
Toyota Vios 2003 - 2007
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
Lenkradfernbedienung
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
