Lenkradfernbedienungsadapter Citroen / Fiat / Opel / Peugeot
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
analog
Anschluss: 52 Pin Fiat Stecker

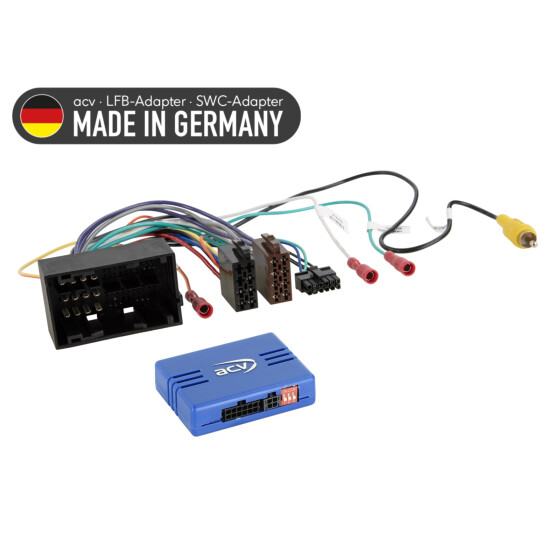

Anschluss: OEM Rückfahrkamera > Cinch(m) gelb
Fahrzeuge mit Daiichi OEM HU
Fahrzeuge mit OEM Kabelbaum mit farbigen Kabeln
Fahrzeuge mit +12V Zündungsstrom (Klemme 15) Pin 42
Lenkradfernbedienungstasten:
2 x 4 Radiobedienfunktionen Lenkrad vorne
Bei vertauschten LFB-Funktionen Kabel grün/blau im Steckkontakt tauschen
Fahrzeuge mit Daiichi OEM HU mit OEM Adapter-Kabelbaum mit schwarze Kabeln:
LFB Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi Multilead > Artikel: 009-42xfa019
Fahrzeuge mit VP1 / VP2 OEM Gerät:
LFB Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi Multilead > Artikel: 009-42xfa019
Diagnose LED:
blau konstant > Interface aktiv +12V Spannungsversorgung Zündungsstrom vorhanden
rot > Lenkradfernbedienung Tastenfunktion erkannt
Für folgende Fahrzeuge geeignet:
Citroen
Citroen Jumper (250) 05/2014 - 10/2022
Citroen Jumper (250) 10/2022 - 06/2024
Citroen e-Jumper (259 10/2021 - 06/2024
Citroen Relay (250) 2006- 2024
Fiat
Fiat Ducato (ZAF 250) 05/2014 -11/2021
Opel
Opel Movano Cargo C (Y) 10/2021 - 01/2024
Opel Movano Electric Cargo C (Y) 10/2021 - 01/2024
Peugeot
Peugeot Boxer (Y) 09/2014 - 12/2019
Peugeot Boxer (Y) 08/2018 - 2024
Peugeot e-Boxer (Y) 10/2021 - 2024
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
Lenkradfernbedienung
analog lose Kabel:
weiß: +12V Rückfahrsignal
grün: Masse GND Handbremssignal
gelb/rot: Geschwindigkeitssignal
Anschlusskabel für folgende Radiohersteller:
Multilead diverse Geräte > Artikel: 42arc100
Alpine 3,5mm Klinkenanschluss > Artikel: 42arc101
Blaupunkt 2010> 3,5mm Klinkenanschluss > Artikel: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss > Artikel: 42arc000
China HU Key1 / Key2 / (GND) Anschluss > Artikel: 42arc000
Clarion 3,5mm Klinkenanschluss > Artikel: 42arc104
Digital Dynamics Einkabelanschluss > Artikel: 42arc108
ESX Key1 / Key2 Anschluss > Artikel: 42arc000
JVC 3,5mm Klinkenanschluss > Artikel: 42arc104
JVC Einkabelanschluss > Artikel: 42arc105
Kenwood Einkabelanschluss > Artikel: 42arc105
Kenwood 2017> 3,5mm Klinkenanschluss > Artikel: 42arc107
Kenwood 2020> Key1 / Key2 / GND Anschluss > Artikel: 42arc000
Pioneer 3,5mm Klinkenanschluss > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm Klinkenanschluss > Artikel: 42arc1072
Snooper Key1 / Key2 Anschluss > Artikel: 42arc000
Sony 3,5mm Klinkenanschluss > Artikel: 42arc107
XZent Einkabelanschluss > Artikel: 42arc108
Zenec Einkabelanschluss > Artikel: 42arc108
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
