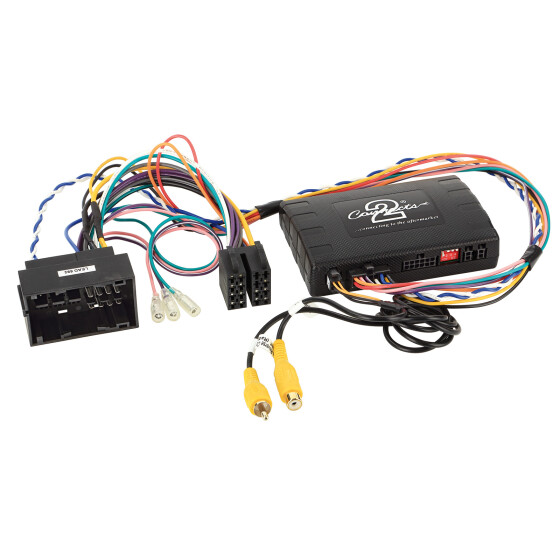

Infodapter Citroen / Fiat / Opel / Peugeot
Durch den Infodapter wird beim Austausch des original Radios die optische Darstellung der Fahrzeugfunktionen, wie z.B. Parksensoren, Klimatisierung, Sitzheizung beibehalten.
Die Lenkradfernbedienungsfunktion des Fahrzeugs wird ebenfalls unterstützt und ist zur Konfiguration des Adapters zwingend notwendig.
Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.
Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.
Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.
Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.
Hinweis:
Fahrzeuge mit Lenkradfernbedienung
Fahrzeuge mit Speech-Sprachwahltaste
CAN Bus
Anschluss: 52 Pin Fiat Stecker
Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Gerät
Fahrzeuge mit UConnect OEM Gerät
Fahrzeuge mit Daiichi Gerät***
Menüeinstellungen aufrufen > lila/weiß Rückwärtsgangausgang anschliessen
Menüeinstellungen visualisieren > Cinch(m) gelb an Rückfahrkameraeingang anschließen und konfigurieren
Fahrzeugeinstellungen und Fahrzeuginformationen > gespiegelt auf dem Nachrüstmonitor Rückfahrkameraeingang
Abhängig der OEM Fahrzeugausstattung und Software:
Nicht alle Fahrzeugeinstellungen werden unterstützt
Nicht alle Fahrzeugfunktionen werden unterstützt
Nicht alle Fahrzeuginformationen werden visualisiert
Fernlichtassistent nicht unterstützt
Fahrassistenssystem nicht unterstützt
Start/Stop Funktion nicht einstellbar
Fahrzeuge mit Fehleranzeige Tageskilometerzähler nach Installation und Interfacesoftware ab 3.0:
Sprachwahltaste drücken > 3 Sekunden halten
1 > Configuration Menu
2 > Vehicle Settings
3 > Safety & Driving Assistance
Config Type > Einstellungen Varianten ändern 1/2
Nach Einstellungsänderung CAN Bus Ruhe herstellen
Fahrzeug erneut starten
Interface initialisiert sich im Fahrzeug neu
Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker:
rot: Pin 31 Video+
weiß: Pin32 32Video -
schwarz: Pin 33 Schirmung
Für folgende Fahrzeuge geeignet:
Citroen
- Citroen Jumper (250) 05/2014 - 2023**
- Citoren Relay (250) 2014- 2023**
Fiat
- Fiat 500 (ZAF 312) 07/2015 - 2022*
- Fiat 500L (ZAF 199) 10/2012 - 07/2017
- Fiat 500L (ZAF 199) 07/2017 - 03/2022
- Fiat Doblo (ZAF 263) 01/2015 - 2022
- Fiat Ducato (ZAF 250) 05/2014 -11/2021**
Opel
- Opel Movano Cargo C (Y) 10/2021 - 2023
Peugeot
- Peugeot Boxer (Y) 09/2014 - 2023**
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
- rot: +12V Zündung Klemme 15
- orange: +12V Beleuchtung Klemme 58
- lila/weiß: +12V Rückwärtssignal
- rosa: Geschwindigkeitssignal
- grün: Masse GND Handbremssignal
Belastbarkeit Gesamtausgänge: 100 mA max.
- Strombedarf größer 100 mA:
- 1 Relais Spulenwiderstand 75 Ohm min.
- 2 Ralais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
Fahrzeugeinstellungen unterstützt
*Fahrzeuge mit UConnect OEM Gerät
*Fahrzeuge mit 7" Monitor OEM Geräte nicht unterstützt
**Fahrzeuge mit Continental/Mopar 250VP1 / 250VP2 OEM Gerät
***Citroen Jumper / Fiat Ducato / Opel Movano / Peugeot Boxer Daiichi Kabelbaum demontieren > Radioschacht Fahrerseite OEM Stecker
***Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät nicht kompatibel
Anschlusskabel für folgende Radiohersteller:
LFB Kabel 42s/acv > Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
LFB Kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 Kabel: 42ctchinahulead
LFB Kabel 42s/acv > Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv > JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv > Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv > Multilead diverse Geräte: 42ctmultilead
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead3
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead5
LFB Kabel 42s/acv > Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 42ctpioneerlead
LFB Kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke lose: 42ctpioneerlead2
LFB Kabel 42s/acv > Geräte mit LFB-Anlernfunktion: 42ctsmartlead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 42ctsonylead
LFB Kabel 42s/acv > XZent/Zenec 1 Kabel: 42ctzeneclead
