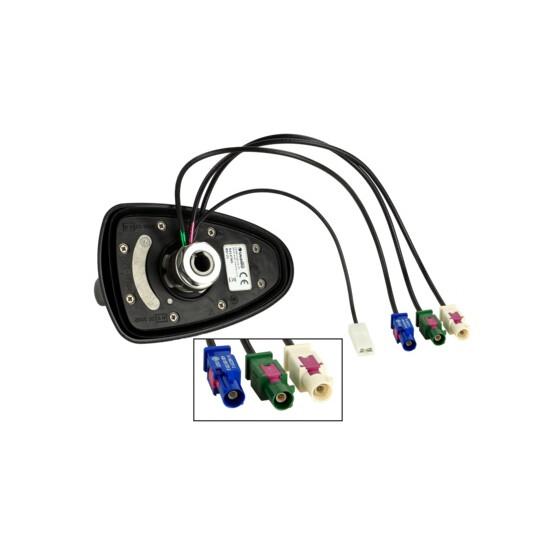

Dachantenne AM/FM TV/DVB-T GNSS (GPS/GLONASS) Shark II

Dachantenne AM/FM TV/DVB-T  GNSS (GPS/GLONASS/Galileo/Navstar)

Calearo

Bauart: Shark II

• AM/FM
• TV/DVB-T
• GNSS

Montage:

• Einbauort: Dach hinten
• Bohrung rund: 19 mm
• Bohrung quadrat: 15 mm x 15 mm
• Anzugsmoment: 6,5 nm +/- 20%

Maße:

• Antennenfuß: L = 11,7 cm / B = 7,6 cm / H = 6,2 cm

Anschluss:

• AM/FM: Fakra B(m) weiß RG174 / L=250 mm
• DAB/DAB+: Fakra E(m) grün RG174 / L=250 mm
• GNSS Anschluss: Fakra C(m) blau RG174 / L=250mm
• Speisespannung extern: Flachstecker 6,3 mm

Empfangsbereich:

• AM: 0,15 - 1,71 MHz
• FM: 87,5 - 108 MHz
• TV/DVB-T:
• Band III 174 - 230 MHz
• Band IV/V 470 - 790 MHz
• GNSS 1575,42 - 1,023MHz

Zugewinn:

• TV/DVB-T: 4dBi
• GNSS: 28dBi

Spannungsversorgung:

• AM/FM: 12V extern / 12V Phantomspeisung
• TV/DVB-T: 12V extern / 12V Phantomspeisung
• GNSS: 2V - 5V Phantomspeisung

Stromaufnahme:

• AM/FM: 50 mA max
• DVB-T: 40 mA max
• GNSS: 40 mA max

Impedanz:

• AM/FM: 50 Ohm
• DAB/DAB+: 50 Ohm
• GNSS: 50 OHM

Stehwellenverhältnis:

• TV/DVB-T: <4
• GNSS:  2:1

Optional:
AM/FM

• Antennenkabel Verlängerung Fakra B(f) > DIN(m) 500cm: 019-15-7581185
• Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm:019-15-7581195
• Antennenadapter Fakra(m) > DIN(m) passiv: 019-1524-01
• Antennenadapter Fakra(m) > ISO(m) passiv: 019-1524-02
• Antennenadapter Fakra(m) > DIN(m) 12V Phantom: 019-1524-03
• Antennenadapter Fakra(m) > ISO(m) 12V Phantom: 019-1524-04

GNSS

• Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 15-7581195
• Antennenadapter SMB(m) > HSR-F GT16(f) GPS Pioneer 12cm: 15-7181113
• Antennenadapter SMB(m) > GT5(f) Alpine/Kenwood GPS 12cm: 15-7581077

TV/DVB-T

• Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 15-7581195
