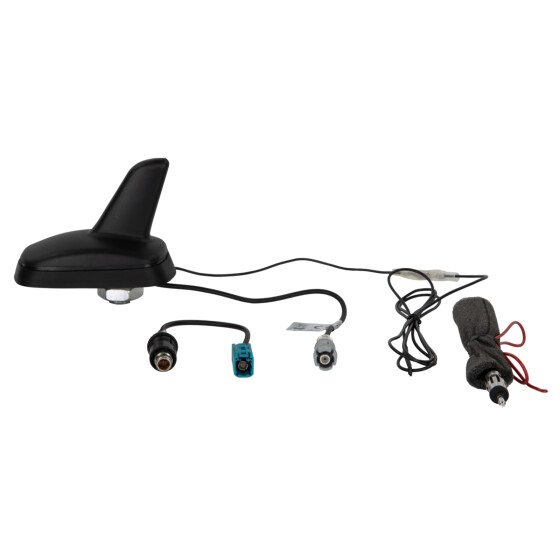

Dachantenne AM/FM
acv basic
Bauart: Shark
Das acv basic Antennenprogramm bietet durch die Auswahl von wertigen Bauteilen und sorgfältige Montage gute Empfangsleistungen auch bei nicht optimalen Rahmenbedingungen.
Zur Empfangsoptimierung von Antennenanlagen ist auf eine optimale Masseverbindung des Antennenfußes oder des Massebandes zu achten:
Vorhandenen Lack an den Kontaktstellen mit Werkstattmitteln entfernen und mit geeigneter Kontaktpaste gegen Korrosion schützen und das Antennenstabgewinde und das Antennenfußgewinde zur Kontaktoptimierung ebenfalls behandeln.
Hinweis:
AM Wurfantenne schwarzes Kabel 115 cm > Verlegung längs unter dem Dachhimmel ohne Massekontakt
+12V Speisespannung Phantomspeisung:
OEM Geräte mit Phantomspeisung > Phantomspeisung überprüfen
Nachrüstgeräte mit Phantomspeisung > Phantomspeisung aktivieren und prüfen
Bei Empfangsproblemen:
Antennenkabel und Antennendapter auf Durchgang prüfen
Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen
Empfangsarten:
AM/FM
Montage:
Einbauort: Dach hinten
Bohrung rund: 21 mm
Maße:
Antennenfuß: L = 86 mm / B = 54 mm / H = 63 mm
Anschluss:
AM/FM: HC97(m) / L = 20 cm
Adapter: HC97(f) > Fakra Z(f) / L = 18 cm
Adapter: HC97(f) > DIN(m) / L = 43 cm
Frequenzbereich:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz
Spannungsversorgung:
AM/FM: +12V Phantomspeisung
Stromaufnahme:
AM/FM: 33 mA max
Impedanz:
AM/FM: 50 Ohm
Optional:
AM/FM:
Antennenkabel Verlängerung Fakra(m)>Fakra(f) 500cm ROKA > Artikel: 009-1524-500-1
Antennenadapter Fakra(m)>DIN(m) 12V Phantom LEONI > Artikel: 009-1524-03-1
