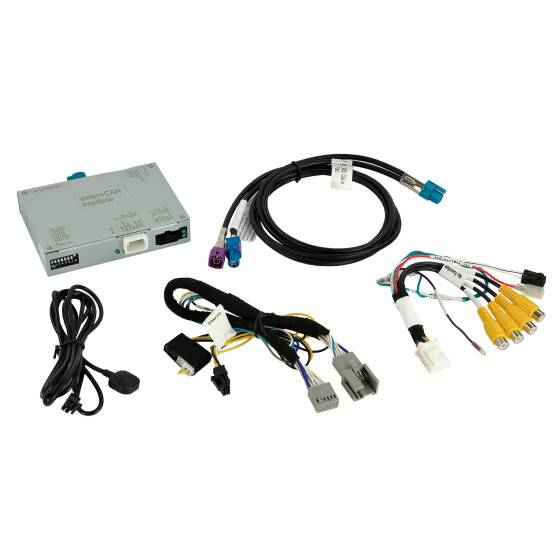

Bildeinspeisung Rückfahrkamera/Video
VAG MIB/MIB2 High und Standard
RL3-MIB-4
Dieses Interface ermöglicht das Einspeisen einer Rückfahrkamera und zwei weiteren beliebigen Video-Quellen an das Werks-Infotainmentsystem des Fahrzeugs.
Video-Einspeiser für Werks-Infotainment Systeme
FBAS Eingang für Rückfahrkamera
FBAS Video-Eingänge für Nachrüstgeräte (z.B. DVD-Player, DVB-T Tuner)
Audio-Signale über evtl. vorhandenen Werks-Audio-AUX-Eingang oder FM-Modulator
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (nur für eingespeistes Video)Video-Eingänge NTSC kompatibel
Bildeinspeisung: 4 Pin HSD LVDS
Hinweis:
CAN-Bus nicht in allen Fahrzeugen kompatibel (siehe BDA)
Nach Installation Schlafmodus Fahrzeug überprüfen (siehe BDA)
Dip-Schalterstellung prüfen (siehe BDA)
Wechselde Farben der LVDS Buchse Porsche (siehe BDA)
Nutzung des curryfarbenden LVDS Eingangs führt zu Schäden am Werksgerät (siehe BDA)
Vor Installation Funktionsprüfung aller Funktionen (siehe BDA)
Für folgende Werksgeräte:
Audi Fahrzeuge mit MMI (MIB-basiert)
Bentley Fahrzeuge mit 8 Zoll Monitor
Lamborghini Fahrzeuge mit Monitor im Tacho
Porsche Fahrzeuge mit PCM 4.0
Seat Fahrzeuge mit Media System Plus, Navigationssystem Plus
Skoda Fahrzeuge mit Columbus, Amundsen, Bolero
VW Fahrzeuge mit Discovery Pro, Discover Media, Composition Media
Für folgende Fahrzeuge:
Audi
- A3 (8V) 05/2012 >
- A4 (8W) 08/2015 >
- A5 (F5) 07/2016 >
- A6 (4G) 09/2014 - 05/2018
- A7 (4G) 05/2014 - 01/2018
- Q2 (GA) 09/2016 >
- Q5 2017 >
- Q7 (4M) 08/2015 >
MMI Navigation Plus mit MMI touch 7", 8" oder 8.3"
MIB/MIB II Main-Unit
Audi
- A3 (8V) 05/2012 - 2020
- A4 (8W) 08/2015 >
- A5 (F5) 07/2016 >
- A6 (4G) 09/2014 - 05/2018
- A7 (4G) 05/2014 - 01/2018
- Q2 (GA) 09/2016 >
- Q5 2017 >
- Q7 (4M) 08/2015 >
MMI Navigation 7"
MIB Std Nav/MIB Std Plus
MMI Radio Plus 5.8" oder 7"
MIB Entry Plus/MIB Std
Bentley
- Bentayga
- MIB mit 8" Monitor
Lamborghini
MIB mit Monitor im Tacho
Porsche
- 911 (991.2 MOPF) 12/2015 >
- Cayenne
- Macan
Fahrzeuge mit PCM 4.0
Seat
- Arona 2018 >
- Ateca (KH7) 2017 >
- Ibiza (6P) 2016 >
- Leon3 (5F) 2013 >
- Toledo 4 (KG) 2016 >
MIB/MIB2 High/Standard
Navigationssystem Plus
Media System Plus
6.5 Zoll oder 8 Zoll Monitor
Skoda
- Fabia3 (NJ) 11/2014 >
- Karoq (NU7) 2018 >
- Kodiaq (NS7) 2017 >
- Octavia3 (5E) MJ 2012 >
- Rapid (NH1) MJ 2016 >
- Superb3 (3V) 2015 >
MIB High/Columbus
Standard/Bolero/Amundsen
5.8 Zoll, 6.5 Zoll, 8 Zoll Monitor
Nicht für 2018 > mit 9.2 Zoll Monitor
VW
- Arteon (3H) 2018 >
- Crafter (SZ/SY) 2017 >
- Golf VII 2012 2012 >
- GolfVII Sportsvan 2014 >
- Passat (B8) 2016 >
- Polo5 (6C) 2014 - 2017
- Polo6 (AW1) 2018 >
- Transporter (T6.1) 2020 >
- T-Cross (C1) 04/2019 >
- T-Roc (A11) 2018 >
- Tiguan2 (AD1) 2016 >
- Touran (5T) 2016 >
MIB/MIB2 High
Discovery Pro und Standard
Composition Media
5.8 Zoll, 6.5 Zoll oder 8 Zoll Monitor
Nicht für 2018 > mit 9.2 Zoll Monitor
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
