Bei der Verwendung dieses Lenkradinterfaces ist ein entsprechendes Autoradio-Lead notwendig!

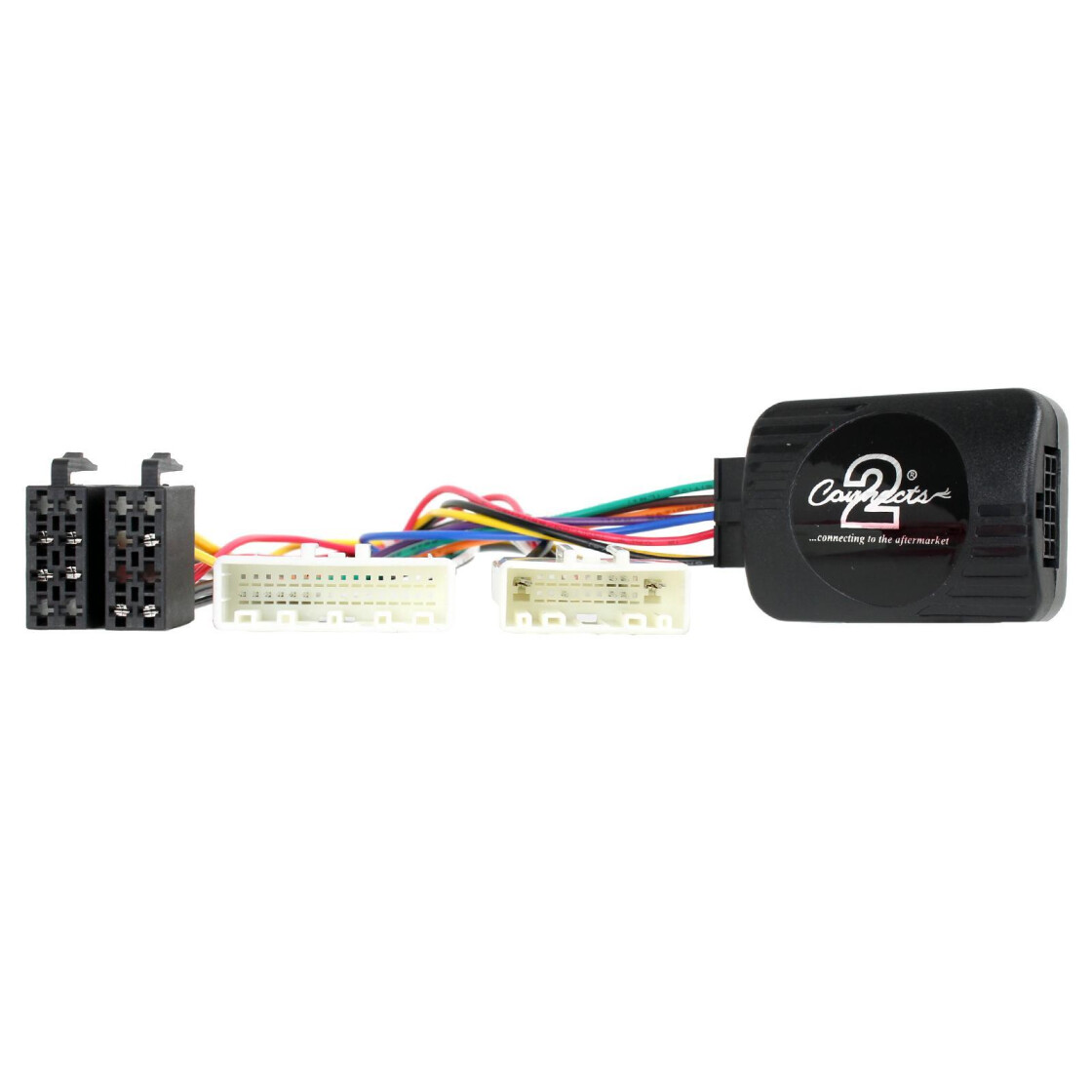

Lenkradfernbedienungsadapter Dacia / Nissan / Renault / Smart
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
analog
Anschluss: 20 Pin / 32 Pin Nissan Stecker
Dipschalterstellung prüfen (siehe BDA)
Fahrzeuge 2017> rot +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert > wenn notwendig
Fahrzeuge 2017> Interface rot +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert > wenn notwendig
Fahrzeuge:
Renault Trafic Renault Trafic III (J/JL) 09/2019 - 03/2022 mit PDC
Nissan Primastar (4/J4) 09/2021 - 2023 mit PDC
Zusätzlich:
Warnton Interface PDC Nissan Primastar/Renault Trafic > Artikel: 42cxpdc-trafic3-1
Für folgende Fahrzeuge geeignet:
Dacia
- Dacia Dokker (SD) 03/2017 - 11/2020*
- Dacia Dokker Stepway (SD) 03/2017 - 11/2020*
- Dacia Duster (SR) 01/2018 - 07/2021*
- Dacia Lodgy (SD) 03/2017 - 01/2022*
- Dacia Lodgy Stepway (SD) 03/2017 - 02/2022*
- Dacia Logan MCV (SD) 11/2016 - 09/2020*
- Dacia Logan MCV Stepway (SR) 05/2017 - 09/2020*
- Dacia Sandero (SD) 11/2016 - 09/2020*
- Dacia Sandero Stepway (SD) 11/2016 - 09/2020*
Nissan
- Nissan NV300 (4/J4) 11/2016 - 06/2019*/**/***
- Nissan NV300 (4/J4) 06/2019 - 09/2021*/**/***
- Nissan NV300 (4/J4) 05/2021 - 09-2021*/**/***
- Nissan NV400 (M) 08/2014- 07/2020*/**/***
- Nissan NV400 (M) 07/2020 - 12/2021*/**/***
- Nissan Primastar (4/J4) 09/2021 - 2024**/****
Renault
- Renault Captur (R) 06/2013 - 03/2017*
- Renault Captur (R) 03/2017 - 12/2019*
- Renault Express (RJK) 05/2021 - 2024****
- Renault Kangoo (W) 03/2013 - 12/2020**
- Renault Kangoo Rapid (W) 05/2013 - 05/2021
- Renault Kangoo Z.E. Rapid (W) 05/2013 - 06/2022
- Renault Kangoo III (RJK) 05/2021 - 2023**
- Renault Master III (M) 09/2014 - 08/2018**
- Renault Master III Z.E. (M) 06/2018 - 06/2020**
- Renault Master III (M) 10/2019 - 2024**
- Renault Trafic III (L/JL) 09/2014 - 07/2019*/**
- Renault Trafic III (L/JL) 09/2019 - 03/2022*/**
- Renault Trafic III (L/JL) 05/2021-2023**/****
- Renault Twingo (AH) 09/2014 - 04/2019*/**
Smart
- Smart ForTwo (453) 11/2014 - 06/2019*
Folgende Signale werden zur Verfügung gestellt:
Lenkradfernbedienung
*Fahrzeuge mit Visteon Anatel RO13-X07 OEM Gerät ohne CAN Bus
**Fahrzeuge mit Browse 1-DIN OEM Gerät mit 2 x Drehknopf schwarz
**Fahrzeuge mit Radiovorbereitung
***Fahrzeuge mit 1-DIN OEM Gerät
****Fahrzeuge mit Browse Visteon 1-DIN OEM Gerät
Anschlusskabel für folgende Radiohersteller:
LFB Kabel 42s/acv > Alpine Klinke: 009-42ctalpinelead
LFB Kabel 42s/acv > Parrot 4 Pin: 009-42ctasteroidlead
LFB Kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 009-42ctblaupunktlead
LFB Kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 Kabel: 009-42ctchinahulead
LFB Kabel 42s/acv > Clarion Klinke: 009-42ctclarionlead
LFB Kabel 42s/acv > JVC 1 Kabel/Klinke: 009-42ctjvclead
LFB Kabel 42s/acv > Kenwood 1 Kabel: 009-42ctkenwoodlead
LFB Kabel 42s/acv > Multilead diverse Geräte: 42ctmultilead
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 009-42ctmultilead3
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 009-42ctmultilead5
LFB Kabel 42s/acv > Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 42ctpioneerlead
LFB Kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke lose: 42ctpioneerlead2
LFB Kabel 42s/acv > Geräte mit LFB-Anlernfunktion: 009-42ctsmartlead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 009-42ctsonylead
LFB Kabel 42s/acv > XZent/Zenec 1 Kabel: 009-42ctzeneclead
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
