Radioanschlusskabel 42a / 42cx401 > Pioneer AVH / DMH / SPH 2021/2022>
Radiohersteller verwenden für den Anschluss eines Lenkradfernbedienungsinterfaces unterschiedliche Varianten.
Je nach Hersteller und Gerät können Einkabelsteuerungen, Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen Verwendung finden.
Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.
Alle Anschlüsse müssen vor der Verbindung des Interfaces mit dem Fahrzeug getätigt werden.
Gegebenenfalls muss zusätzlich die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.
Vor der Endmontage auf Funktion prüfen.
Hinweis:

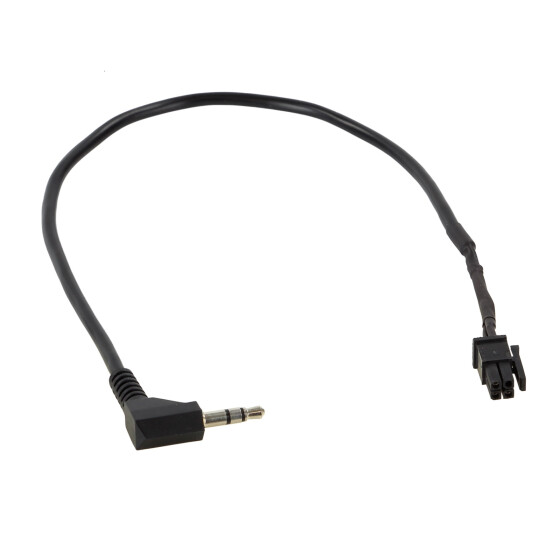

Anschluss: Molex Micro Fit Stecker 4Pin(f) > 3,5mm Klinke
LFB-Radioanschlusskabel für 42cx401 LFB Interface 42a-xxxx-xxx
DIP-Schalter Einstellungen (OFF/ON/ON)
Klinke Ring rote Leitung > BAT43 Schottkydiode/Sperrdiode 0,2A mit Kathode/Sperrring zum Micro Fit Stecker
Für folgende Anwendung:
Pioneer 3,5mm Klinkenanschluss
Für folgende Geräte:
Pioneergeräte 2021/2022> mit flach glanzmetallischer Rückseite
Pioneer AVH
Pioneer AVH-A240BT
Pioneer AVH-A240DAB
Pioneer DMH
Pioneer DMH-A240BT
Pioneer DMH-A241BT
Pioneer DMH-A340DAB
Pioneer DMH-A245BT
Pioneer SPH
Pioneer SPH-DA160DAB
Pioneer SPH-DA360DAB
DIP-Schalterstellung 42cx401:
Pioneer > OFF/ON/ON
